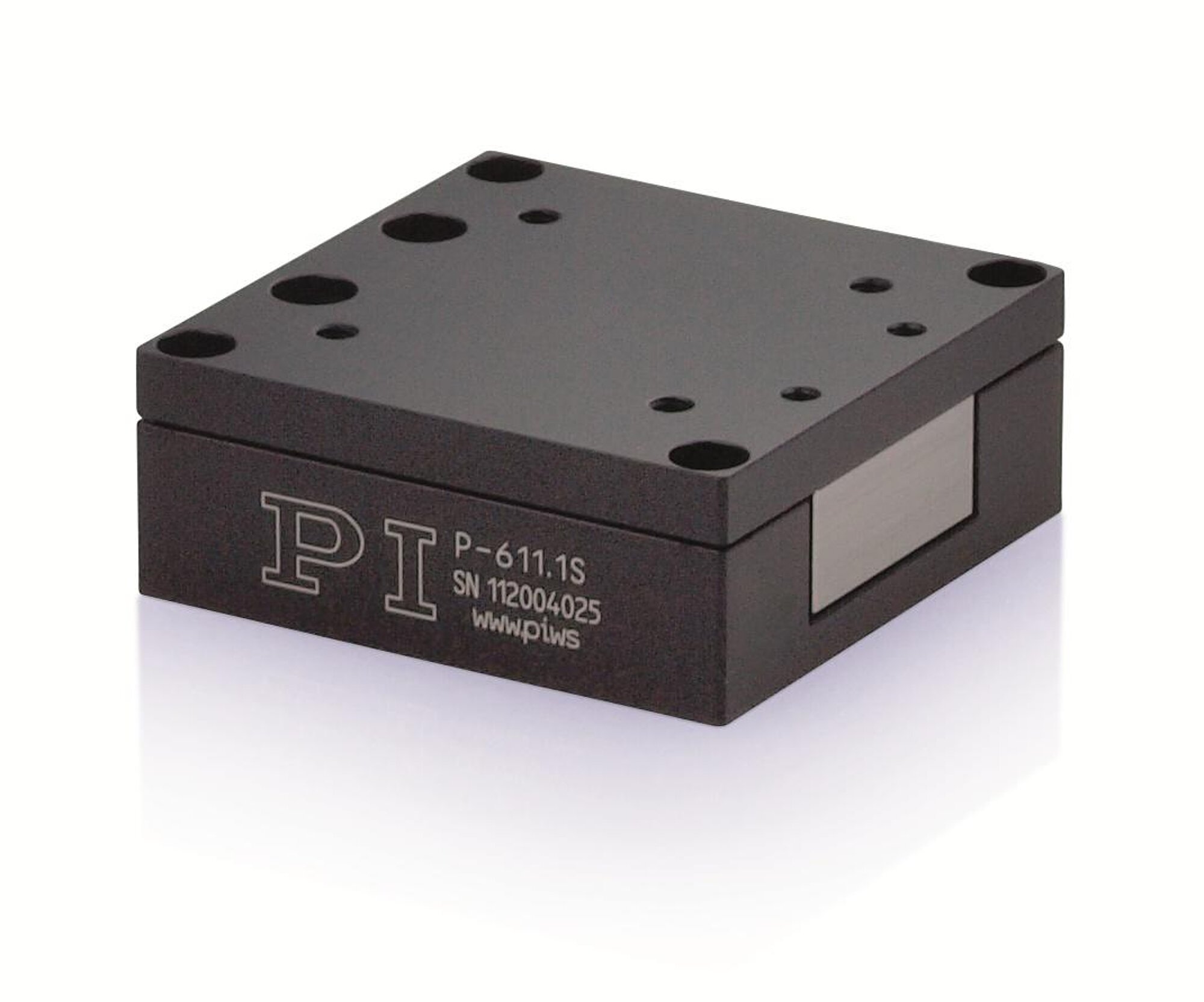

P-611.1 线性压电陶瓷定位系统
价格实惠的紧凑型线性定位系统
- 紧凑型设计:表面为44×44毫米
- 行程120微米
- 分辨率达0.2纳米
- 极其经济实惠的系统(机械部件和控制器)
- PICMA压电陶瓷促动器带来超长使用寿命
- 可提供Z向位移台、XY、XZ和XYZ版本
P-611.1 线性压电陶瓷定位系统
产品描述
规格
下载
报价/订购
规格
规格

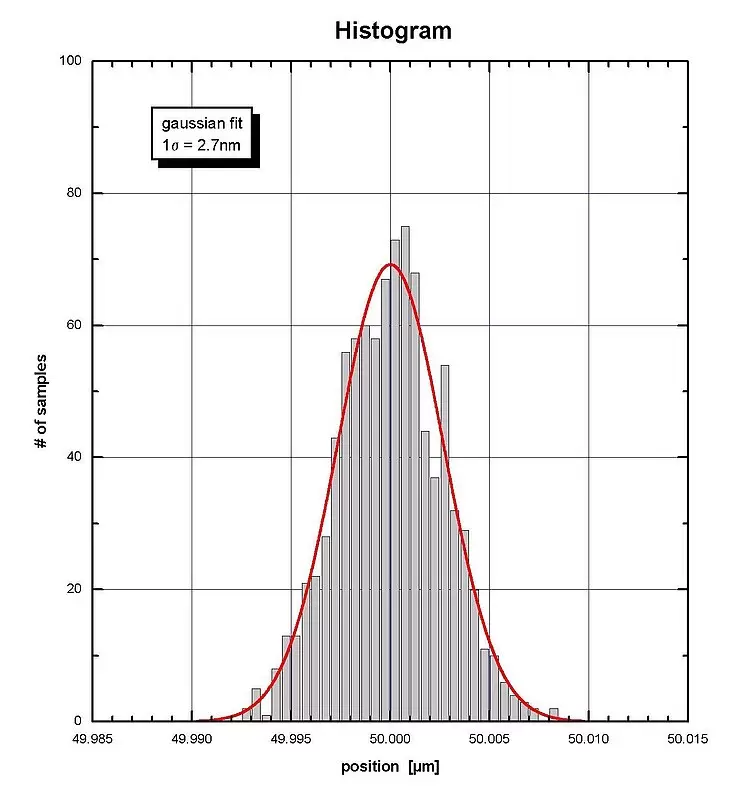

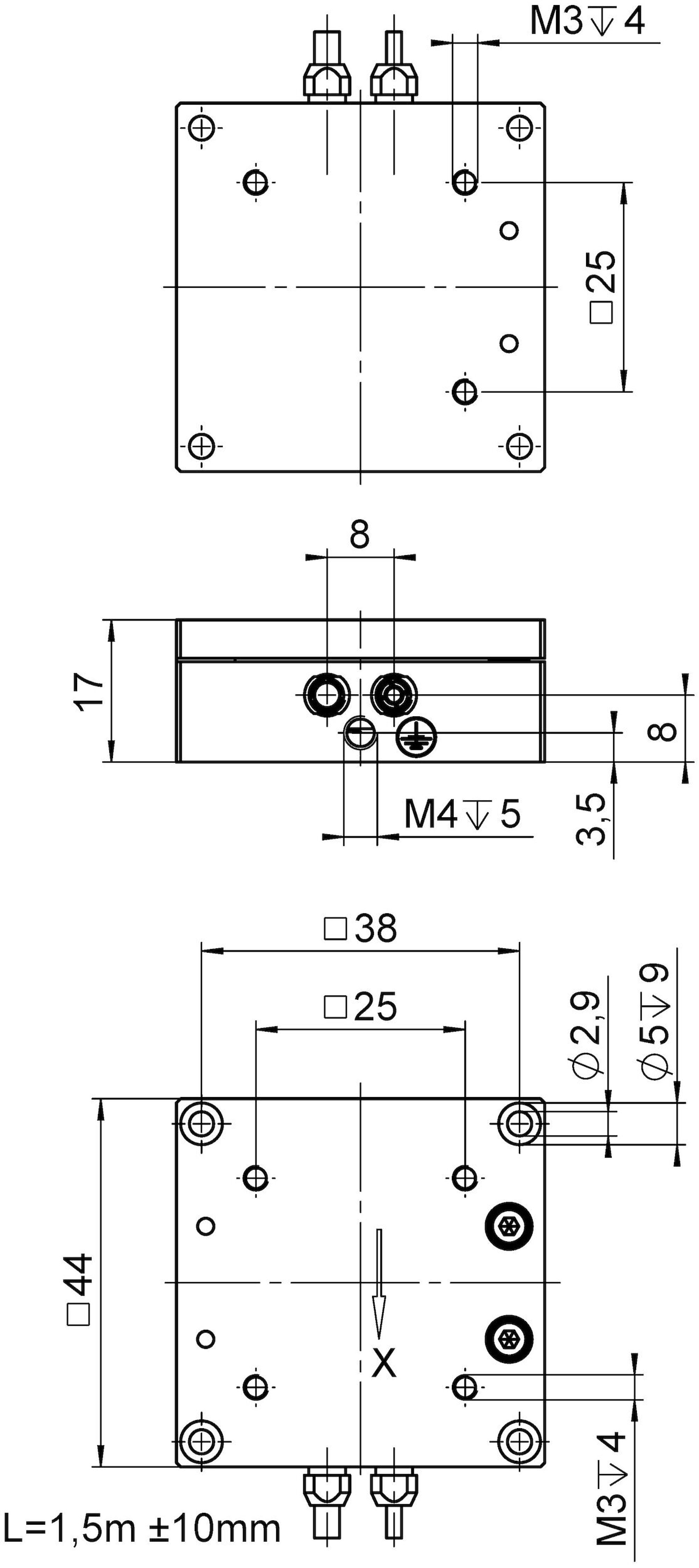

P-611.1S | P-611.10 | 单位 | 公差 | |
---|---|---|---|---|
主动轴 | X | X | ||
运动和定位 | ||||
集成传感器 | 应变片传感器 | - | ||
-20至+120伏时的开环行程 | 120 | 120 | 微米 | +20 % / -0 % |
行程,闭环 | 100 | - | 微米 | |
分辨率,开环 | 0.2 | 0.2 | 纳米 | 典型值 |
分辨率,闭环 | 2 | - | 纳米 | 典型值 |
线性误差,闭环 | 0.1 | - | % | 典型值 |
重复精度 | <10 | - | 纳米 | 典型值 |
螺距 | ±5 | ±5 | 微弧度 | 典型值 |
偏转角 | ±20 | ±20 | 微弧度 | 典型值 |
平面度 | 10 | 10 | 纳米 | 典型值 |
机械特性 | ||||
运动方向上的刚性 | 0.2 | 0.2 | 牛/微米 | ±20 % |
谐振频率,空载 | 400 | 400 | 赫兹 | ±20 % |
带30克负载时的谐振频率 | 300 | 300 | 赫兹 | ±20 % |
带100克负载时的谐振频率 | 195 | 195 | 赫兹 | ±20 % |
运动方向上的推/拉力 | 15 / 10 | 15 / 10 | 牛 | 最大 |
负载容量 | 15 | 15 | 牛 | 最大 |
驱动特性 | ||||
陶瓷类型 | PICMAP-885 | PICMAP-885 | ||
电容 | 1.5 | 1.5 | 微法 | ±20 % |
其他 | ||||
工作温度范围 | -20 到 80 | -20 到 80 | °C | |
材料 | 铝、钢 | 铝、钢 | ||
尺寸 | 44 毫米 × 44 毫米 × 17 毫米 | 44 毫米 × 44 毫米 × 17 毫米 | ||
质量 | 0.135 | 0.135 | 千克 | ±5 % |
电缆长度 | 1.5 | 1.5 | 米 | ±10 毫米 |
电压连接 | LEMO | LEMO | ||
传感器连接 | LEMO | - | ||
推荐电控 | E-503、E-505、E-610、E-621、E-625、E-665、E-836 | E-503、E-505、E-610、E-621、E-625、E-665、E-836 |
因为PI压电陶瓷纳米定位系统无摩擦,所以系统分辨率仅受放大器噪声和测量技术的限制。
所有规格参数基于室温(22°C±3°C)。
下载
产品注解
产品注解
Product Change Notification Piezo Actuator Driven Products
版本/日期
2021-04-19
pdf - 377 KB
English
数据表
文件
文件
用户使用手册PZ253
具有应变片传感器/无传感器的P-611纳米级定位系统
版本/日期
1.2.2 2022-08-24
pdf - 3 MB
版本/日期
1.2.2 2022-08-24
pdf - 3 MB
文件
Unpacking Instructions P611T0006
Unpacking and Handling of P-611 Positioners
版本/日期
2018-01-24
pdf - 768 KB
English
3D模型
3D模型
P-611.1x 3-D模型
zip - 100 KB
报价/订购
就所需数量、价格和供货周期请求免费报价或描述您所需的改型。所有线上有货的产品均可直接订购。
P-611.10
线性纳米定位系统,120微米,不带传感器
P-611.1S
线性纳米定位系统,100微米,应变片传感器
