新产品
C-990.FA1 PI FA1 Alignment Tool
用于光电元件对准过程中快速扫描的软件
- 用于PI对准系统且易于使用的软件
- 专为硅光子学中的对准任务优化
- 设置、执行和评估扫描十分方便
C-990.FA1 PI FA1 Alignment Tool
产品描述
下载
报价/订购
用于对准过程中快速扫描的软件

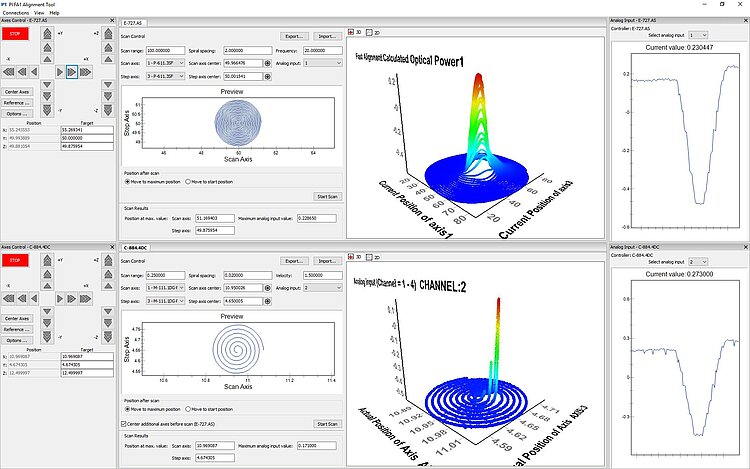

非常适合光电元件交互对准的需求:以图形表示定义的区域扫描和扫描结果。监控测量的强度信号。保存和加载设置。
系统配置
灵活的配置。针对带有用于长行程的最多六根电动轴和带有用于精对准的三根压电式轴的对准系统。推荐的PI系统:带有三根分别用于粗对准和精对准的轴的F-131.3SD1,带有五根电动轴的F-122.5DC。支持的控制器:用于电动轴的C-884,用于压电式精细定位器的E-727.AS。可按需求提供多种其他系统配置
安装要求
适用于安装Windows操作系统的个人计算机。安装和操作时不需要使用命令和编程知识。启动和参数化对准系统时必须使用PIMikroMove或类似软件。
许可型号
软件需要付费。许可允许分别使用一个C-884和一个E-727.AS控制器,并将其链接至设备序列号。
下载
数据表
文件
文件
用户使用手册C990T0001
C-990.FA1 PI FA1对准工具-用于对准光电元件的软件
版本/日期
2019-04-04
pdf - 992 KB
English
常规软件文档
常规软件文档
User Manual A000T0028
Updating PI Software with PIUpdateFinder
版本/日期
2020-05-20
pdf - 482 KB
版本/日期
2020-05-20
pdf - 488 KB
常规软件文档
软件使用手册SM148
PIMikroMove
版本/日期
2.14.1 2022-02-28
pdf - 4 MB
English
询问工程师
通过电子邮件或电话从当地PI销售工程师处快速获取解答。
Compatible Products
应用
缺失的环节
作为光子器件组装领域新兴创新的一个示例,多学科系统集成商TEGEMA B.V. (NL)开发了一种用于光学元件(尤其是光子集成电路(PIC))自动化组装的模块化机器平台。该系统以亚微米级精度工作,由于采用智能架构,因此可以从PIC的研发任务扩展到批量生产。
硅光子
由于传输容量大且能耗低,光通信正渗透到更深的数据/通信网络层。服务器越来越多地通过玻璃光纤连接,外围设备开始利用将高容量与适宜长度相结合的光子电缆,在不久的将来,我们就会看到计算机内部功能以集成光子电路(PIC)的形式转移到光介质上。对于硅光子学这一重要的全新领域,必须以最高精度测试和组装各种新元件,因为未对准将意味着产量损失、性能不佳或故障。
