多达六自由度定位光纤和光学部件
![](/fileadmin/_processed_/e/d/csm_PI_F-712.HA2_Web_8a2986b8c5.jpg)
![](/fileadmin/_processed_/8/0/csm_F-712.MA2_0ac74b9365.jpg)
PI (Physik Instrumente)的产品系列中已包含两种精密光子学对准系统,可在仅仅几秒内实现几条光纤的对准。两套系统都是基于一种极具刚性的设计,由三条堆叠的线性轴(F-712.MA)或在若需进行旋转运动时,一个并联运动六足位移台(F-721.HA)分别与一个纳米定位器组合构成。并联运动机构和堆叠轴与其机动化驱动器的组合可实现长达几毫米的行程以进行粗定位,同时,NanoCube®定位器可确保快速扫描运动和漂移效应的动态补偿。柔性铰链导向和全瓷绝缘促动器可确保长使用寿命。所有驱动器都配备了位置传感器,从而避免与昂贵的硅晶片等发生碰撞。
两套系统均可用于单边或双边定位任务。交付物范围包含一个高性能数字控制器(E-712)、用于极速定位的带算法的固件程序和一个广泛的软件包。配套的六足位移台控制器(C-887)随并联运动装置一同发货。
作为并联运动机构或作为堆叠系统

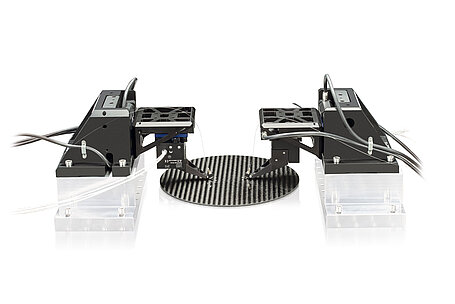

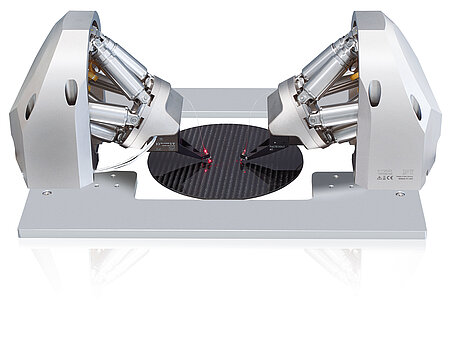

用于定位光纤或光学部件的堆叠系统可在三条轴上操作进行粗定位,行程长达25毫米,最小位移为2微米,最大速度为20毫米/秒。六足位移台在X、Y和Z向上的行程分别为±6.5、±16和±8.5毫米,三条旋转轴上分别为±14.5、±10和±10度。最小位移分别为0.1微米。系统工作时的最大速度为10毫米/秒,可精密定位空间中任意点上、甚至是不同角度上的用户自定义旋转中心(枢轴点),如定位光纤阵列。NanoCube®负责两套系统的精定位,三条轴上的工作行程均为100微米,最小位移为2.5纳米。对于超过100微米 x 100微米的区域扫描,定位时间小于1秒,峰值强度的最大偏差为0.02分贝。
更多信息请参见:
PI简介
PI (Physik Instrumente)是全球精密定位技术市场的佼佼者,多年来以其优质产品而闻名。在使用压电或电机驱动器的标准及OEM产品的开发和制造方面,PI拥有40年的历史。PI集团分布全球,除了在德国设有四个基地之外,在其他国家和地区还设立了总共十五个销售和服务分部。
