E-836 紧凑型压电放大器/OEM模块

E-836 紧凑型压电放大器/OEM模块

用于动态压电促动器操作的高成本效益、低噪声压电放大器

  • 压电放大器单元（台式）和OEM模块
  • 峰值电流高达100毫安
  • 简易集成
  • 上电/掉电无电压峰值
  • 工作电压为24伏
to content 报价/订购

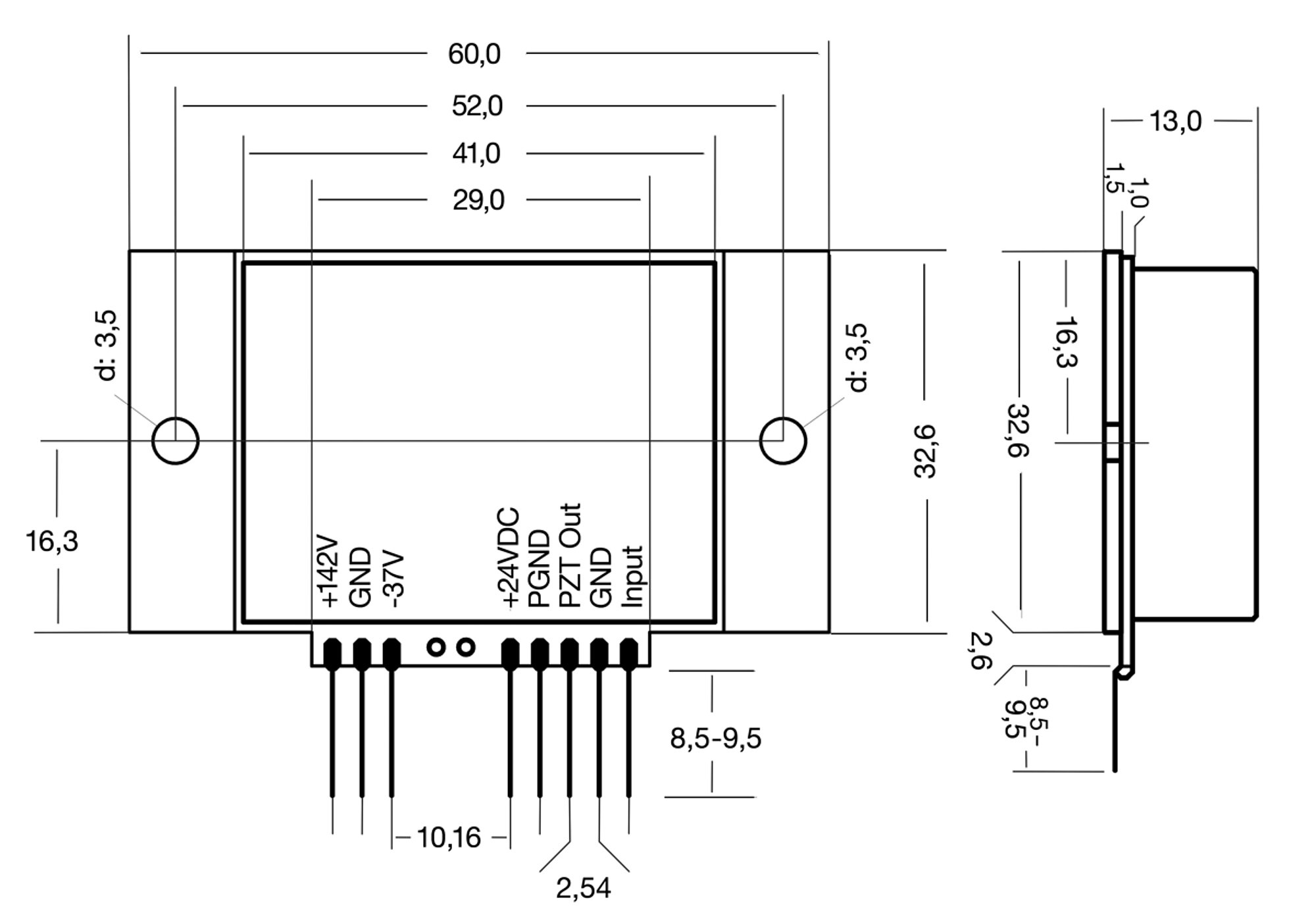

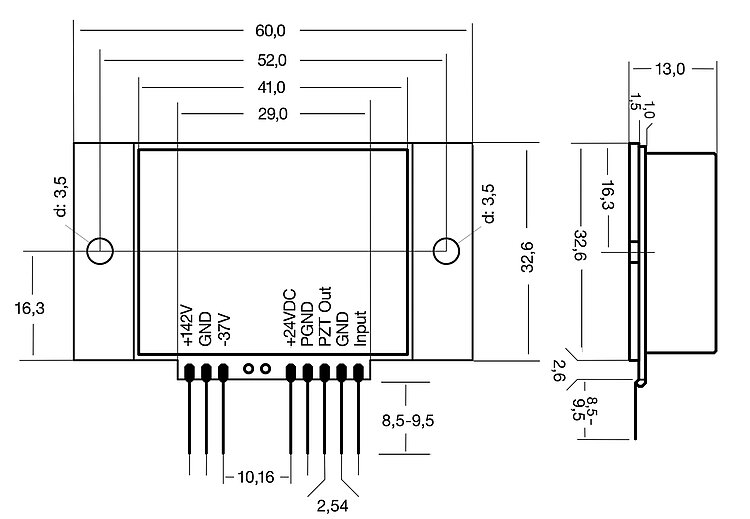

[Translate to Chinese:] E-836.03, dimensions in mm

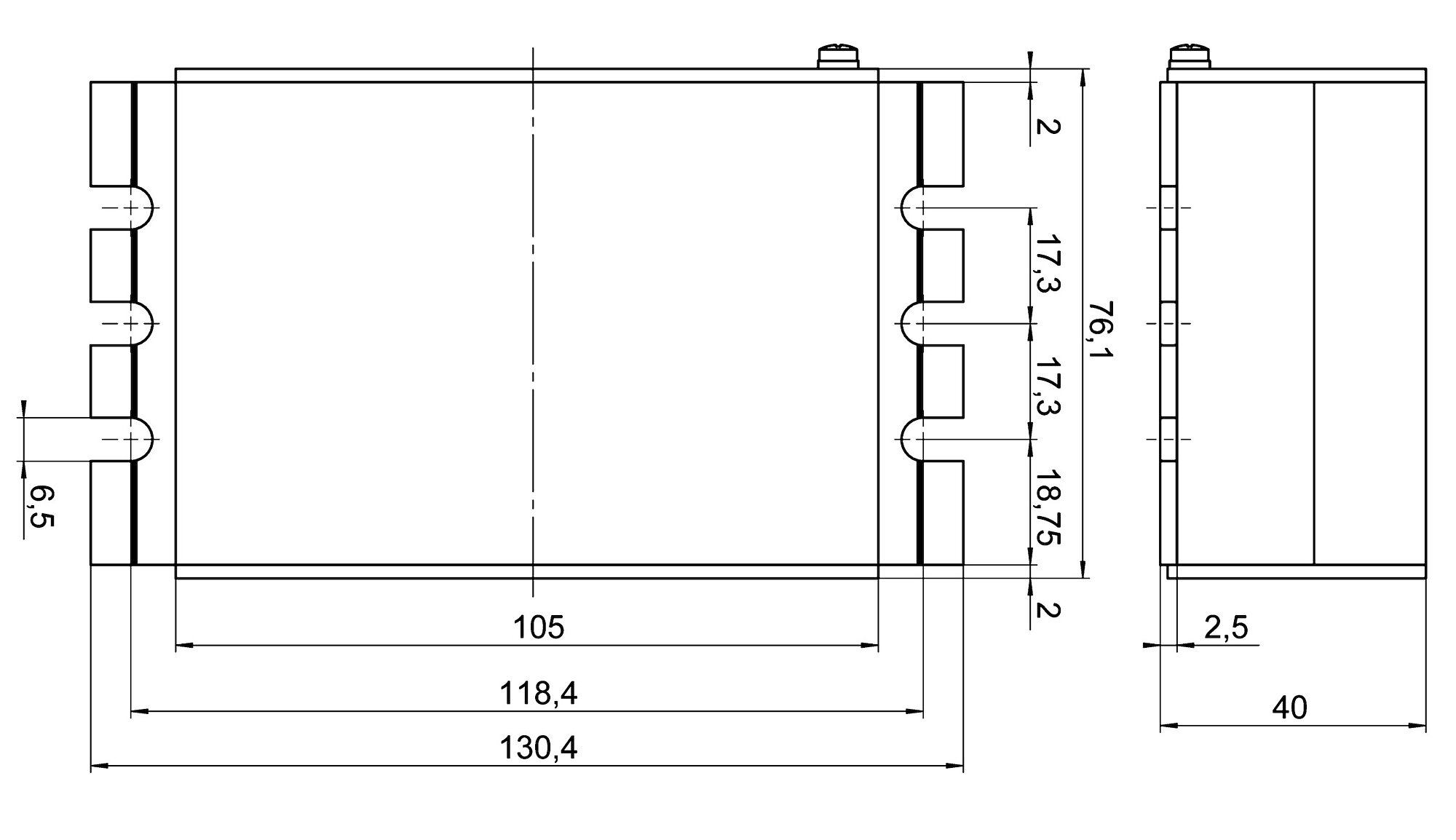

[Translate to Chinese:] E-836.1G, dimensions in mm

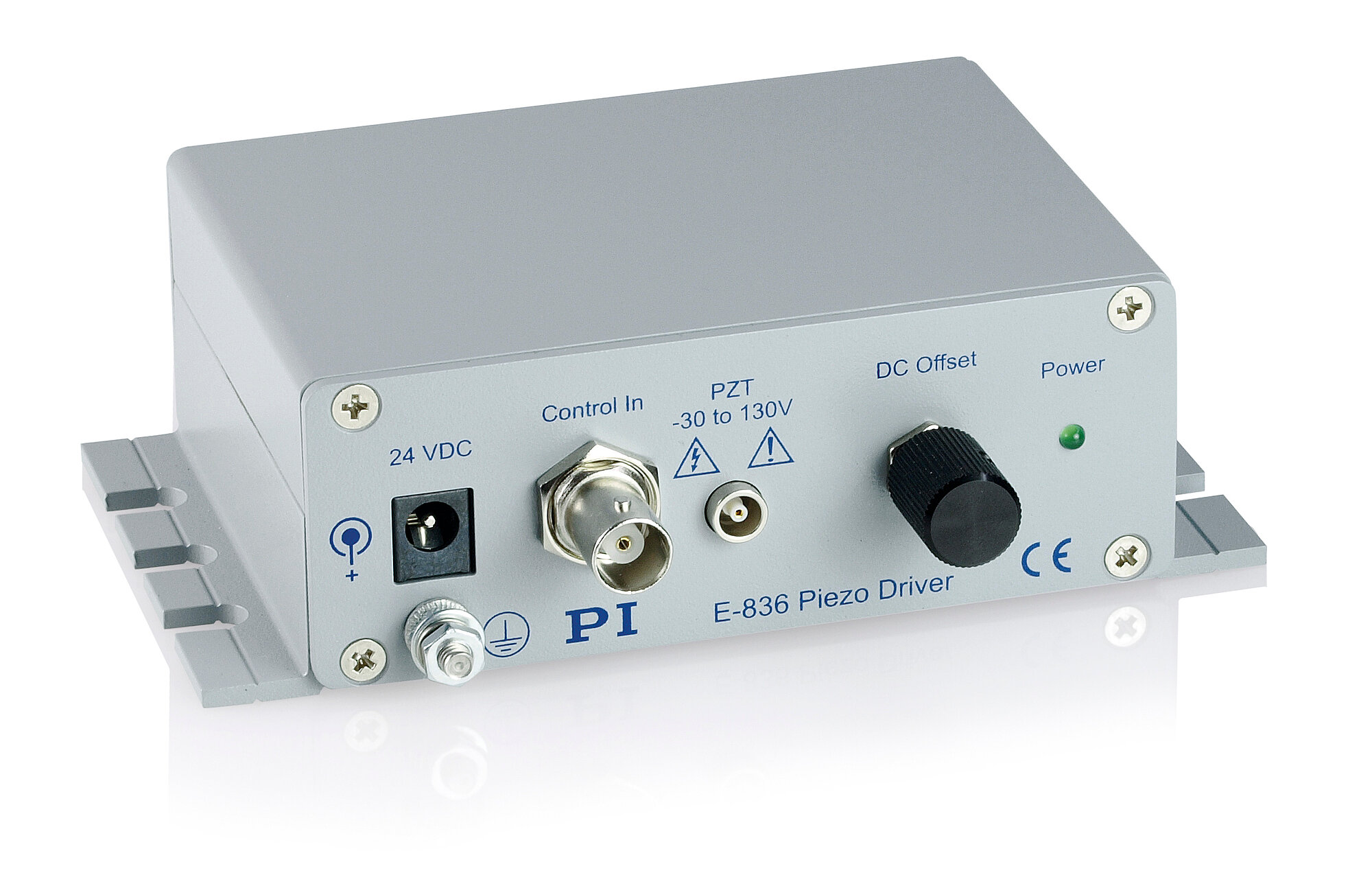

[Translate to Chinese:] E-836 Piezo amplifier as compact bench-top device

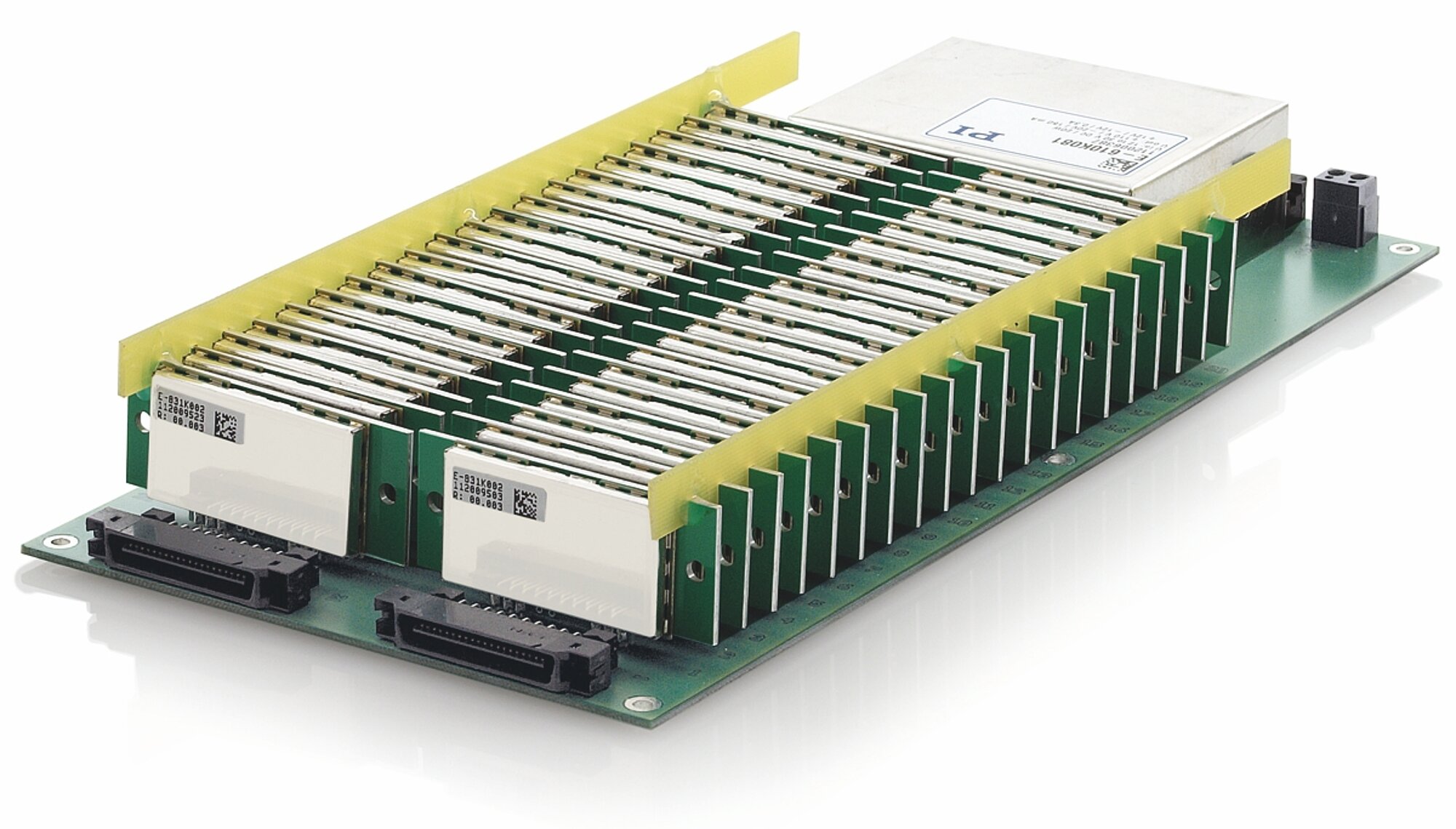

[Translate to Chinese:] Successful multi-channel customization: 40 PICMA® multilayer piezo actuators are controlled by a compact amplifier. One single power supply is used to supply the miniature modules with current

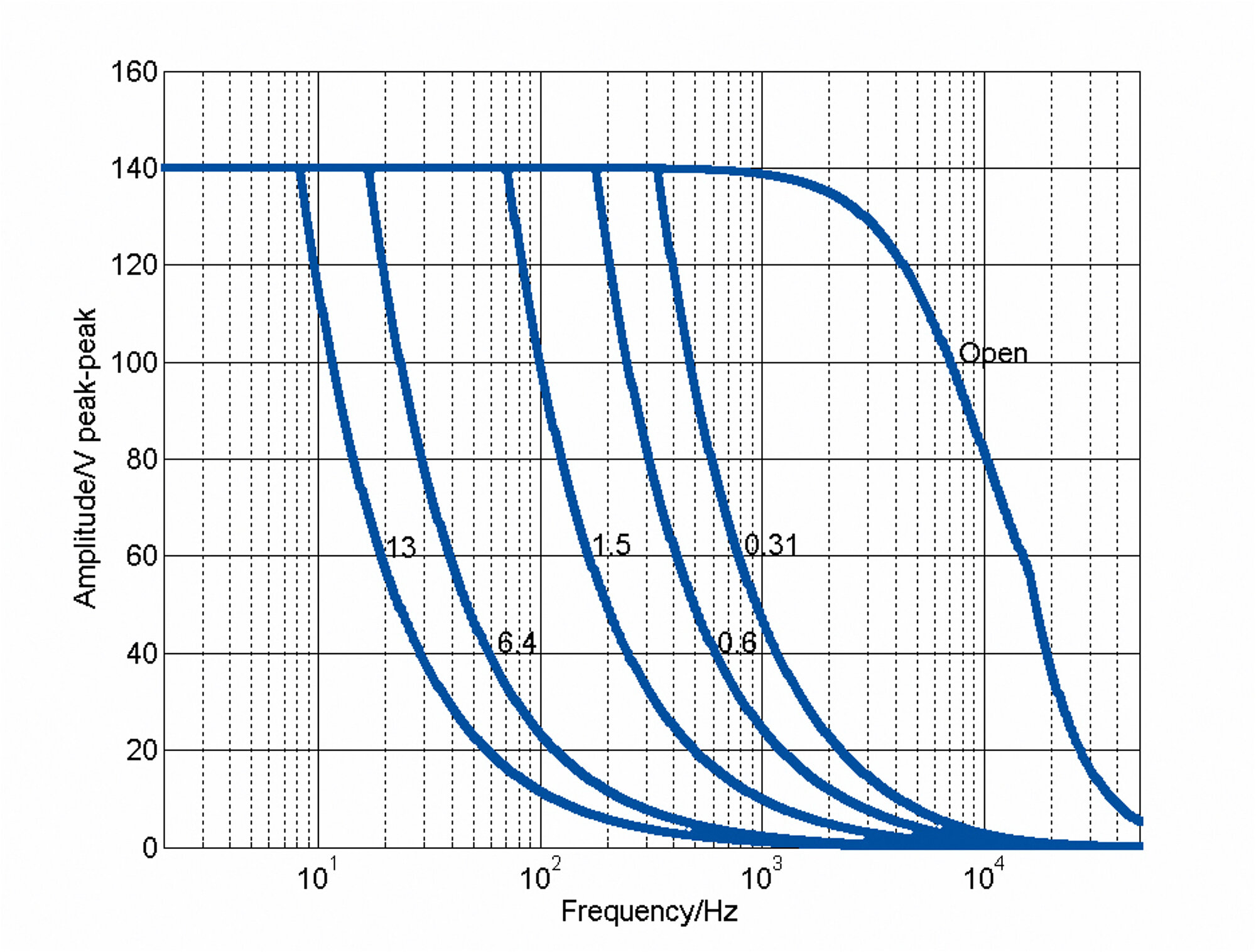

[Translate to Chinese:] E-836: Operating limits with various PZT loads (open-loop), capacitance is measured in µF
E-836 紧凑型压电放大器/OEM模块
产品描述 规格 下载 报价/订购

单通道压电放大器：OEM模块或台式装置

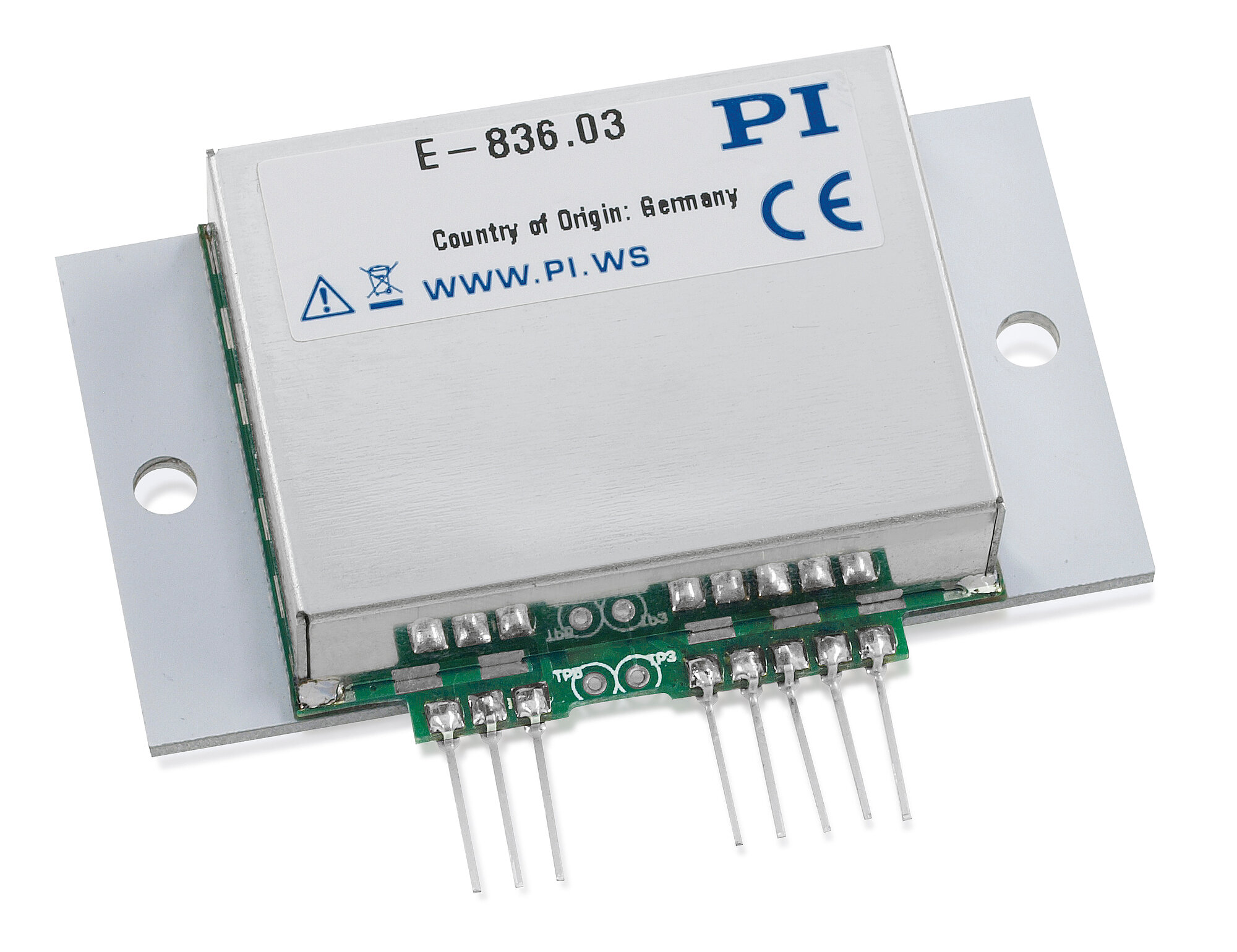

屏蔽金属外壳中的紧凑型OEM模块。带用于板上固定的可焊接销轴实现简易集成。特别适用于装配多轴解决方案。

具有相同功能的台式装置用于实验室应用和快速启动。

24伏工作电压、压电电压和其他电源电压均为内部生成



功能

低噪音功率放大器。增益值为10。输出电压范围为-30至130伏. 防短路，全面的过流和过热保护



应用领域

OEM应用中PICMA® Stack或PICMA® Chip压电陶瓷促动器的经济型控制

转到规格 报价/订购

规格

该内容仅在平板电脑或桌面型设备上可见。
转到下载 报价/订购

下载

文件

文件

Short Instructions PZ300

Housed Analog Piezo Electronics E-4xx, E-5xx, E-6xx, E-8xx

版本/日期
1.2.0 03/2024
pdf - 754 KB
版本/日期
1.2.0 03/2024
pdf - 791 KB
下载
下载
文件

用户使用手册PZ250

E-836.1G压电放大器，1通道、台式、-30至130V

版本/日期
1.1.0 2023-07-12
pdf - 1,022 KB
版本/日期
1.1.0 2023-07-12
pdf - 1,020 KB
文件

用户使用手册E836T0001

E-836.03 OEM压电放大器模块，1通道、-30至130V

版本/日期
2014-02-03
pdf - 863 KB
