单轴 高性能压电控制器，用于带增量传感器的高精度、大功率NEXLINE®驱动器。高性能和低噪声功率放大器。支持NEXLINE®步进算法。
数据记录器。波形发生器。P-I控制器，2个可配置的陷波滤波器。广泛的软件支持，如用于NI LabVIEW、C、C++、Python。用户软件NanoCapture，PIMikroMove。
TCP/IP, USB, RS-232. 分别用于触发器的8个数字输入和输出。LEMO接口可实现外同步。
工业和科研。半导体制造和检测。

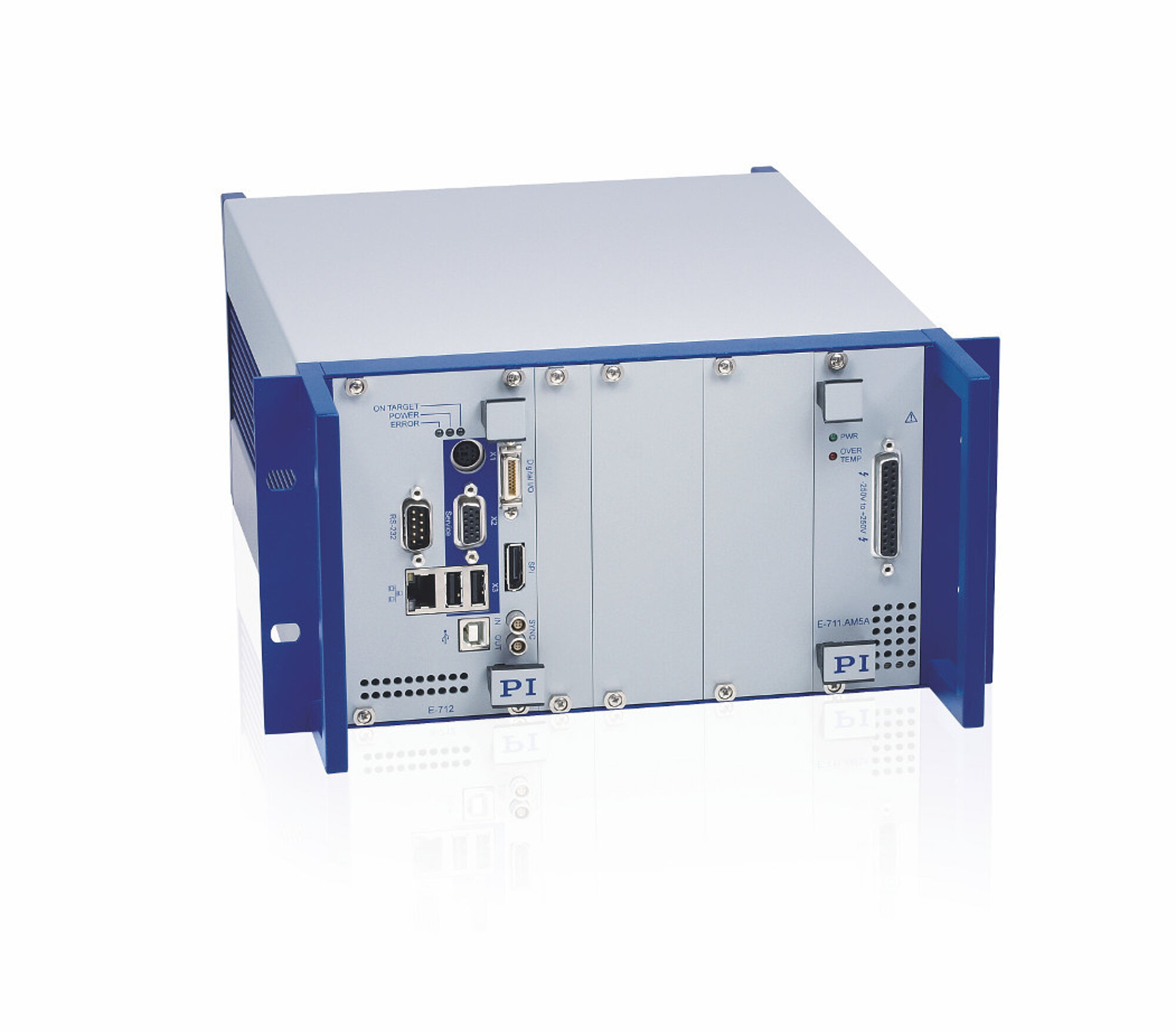

E-712.1AM
功能
用于NEXLINE®压电步进驱动器的模块化数字控制器
轴
1
处理器
基于PC的实时操作系统
伺服频率
50千赫兹
支持功能
NEXLINE®控制算法。数据记录器用于记录运行数据. 波形发生器。触发输入/输出。
传感器
控制器类型
P-I，两个陷波滤波器
传感器类型
增量式、模拟信号（正弦/余弦）
传感器分辨率
16位，量化
外同步
是
放大器
放大器通道
4
输出电压
-250至250伏
每个通道的峰值功率
45瓦
每个通道的平均输出功率
15瓦
每个通道的峰值电流
180毫安
每个通道的平均输出电流
60毫安
电流限制
防短路
分辨率DAC
20位，插值
过热保护
75摄氏度时切断输出电压
接口和操作
通信接口
TCP/IP、USB、RS-232
压电陶瓷/传感器连接
Sub-D 25（母头）
数字输入/输出
MDR20；8路输入，8路输出；TTL
指令集
PI General Command Set (GCS)
用户软件
NanoCapture, PIMikroMove
应用程序编程接口
API用于C / C++ / C# / VB.NET / Python，驱动器用于NI LabVIEW
显示器和指示灯
用于指示目标命中、错误和电源的LED灯
线性化
4阶多项式，DDL选项（动态数字线性化）
其他
工作电压
90至240伏交流，50至60赫兹
最大功耗
100瓦
工作温度范围
5至50摄氏度
质量
5.35千克
尺寸
9.5英寸外壳：236 毫米 × 132 毫米 × 296 毫米 + 手柄（长度为47 毫米）
