单通道。用于电容式或应变片传感器的位置控制。RS-232和USB计算机接口，高分辨率24位换能器。用于在低电压范围内输入输出120毫安峰值电流的低噪声放大器。

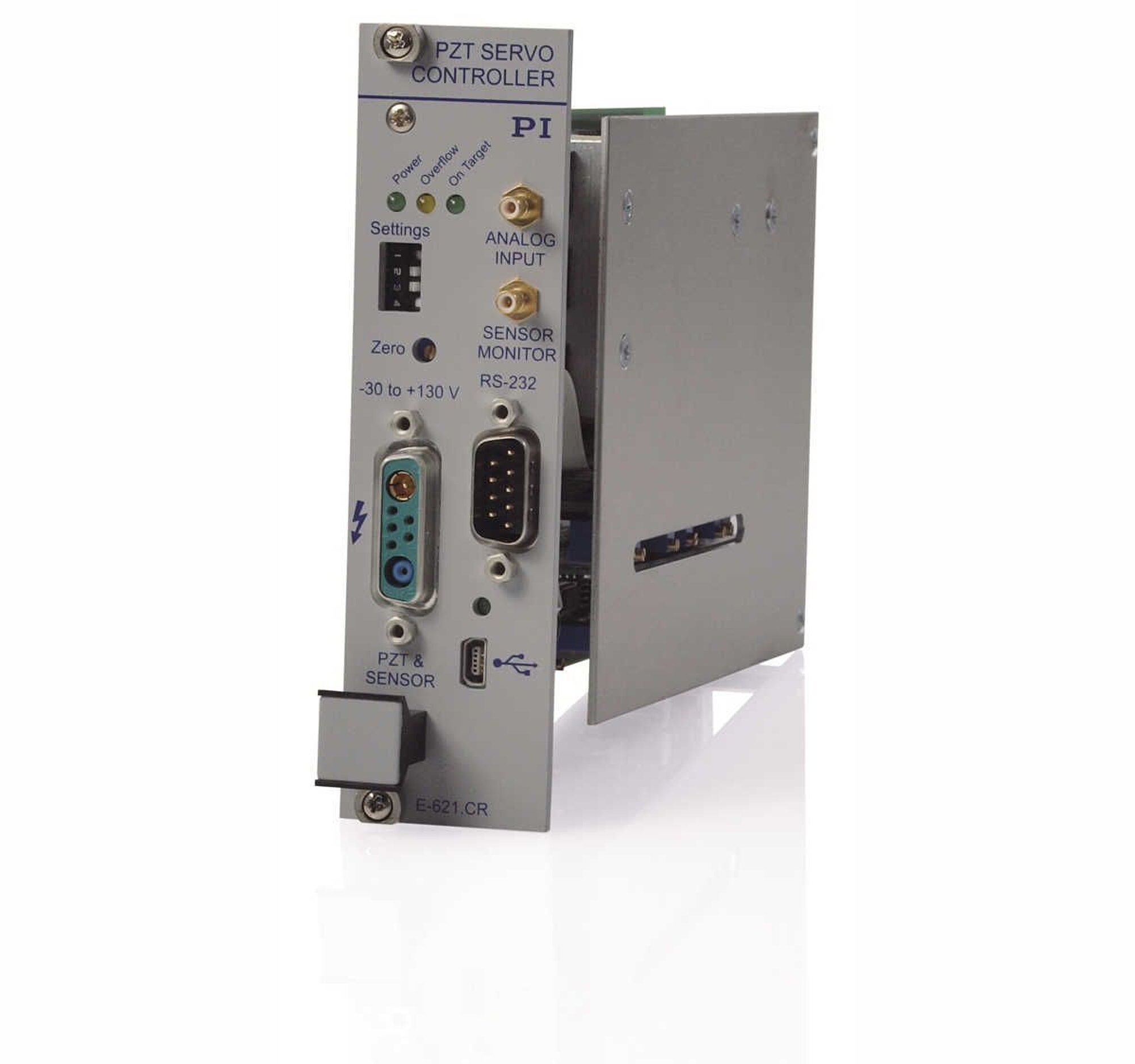

E-621.SR / E-621.CR
功能
功率放大器&压电控制器
传感器
控制器类型
P-I（模拟）+陷波滤波器
传感器类型
应变片传感器（.S）/电容式（.C）
放大器
输入电压范围
-2到+12伏
输出电压
-30到+130伏
峰值电流，<50毫秒
120毫安
平均输出电流
60毫安
电流限制
防短路
噪声，0至100千赫兹
0.8毫伏均方根
电压增益
10 ±0.1
输入阻抗
100千欧
接口和操作
通信接口
USB，RS-232（Sub-D 9针（公头）），24位A/D，20位D/A
压电陶瓷连接
LEMO ERA.00.250.CTL (.SR) / Sub-D特殊(.CR)
传感器连接
LEMO EPL.0S.304.HLN (.SR) / Sub-D特殊(.CR)
模拟输入
SMB
传感器监控器输出
控制器网络
多达12个通道，并联
指令集
PI General Command Set (GCS)
用户软件
PIMikroMove
软件驱动器
NI LabVIEW驱动器，DLLs
支持功能
波形记录表，256个数据点，外部触发，16个宏
直流偏移设置
外部电位计（未包含在发货范围内），增加0至10伏至输入电压
其他
工作温度范围
5至50摄氏度(40 摄氏度以上，功率下降)
过热保护
75摄氏度时停用
尺寸
7HP/3RU
质量
0.6千克
工作电压
12至30伏直流，稳压
最大电流消耗
2 A
