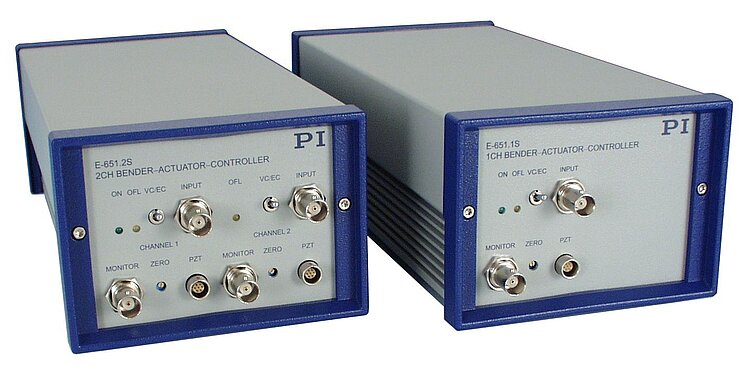

E-651是一种台式设备，专门设计用于配备应变片传感器的P-871多层弯曲型促动器。单通道和双通道版本可供货。紧凑型E-614.2BS OEM板的功能与双通道型号相同。
控制信号决定伺服回路中的压电陶瓷位置。伺服控制器设置为当输入控制电压为+/-5伏时达到最大位移。E-651也可用作纯电压放大器。-5至+5伏的模拟输入信号控制的输出电压范围达60 伏。
E-651.1S
E-651.2S / E-614.2BS
功能
用于多层弯曲型促动器的压电放大器和位置控制器，台式设备
用于多层弯曲型促动器的压电放大器和位置控制器
E-651.2S：台式设备
E-614.2BS：OEM模块
通道
1
2
传感器
控制器类型
P-I（模拟量）
传感器类型
应变片传感器
传感器带宽
低通滤波器频率：300赫兹/1千赫兹/3千赫兹可供选择
放大器
输入电压范围
-5至5伏
最小输出电压
0至60伏，额外的固定电压为60伏
最大输出功率（<5毫秒）
1瓦
1瓦/通道
平均输出功率
0.5瓦
0.5瓦/通道
峰值电流（<5毫秒）
36毫安
36毫安/通道
平均输出电流
18毫安
18毫安/通道
电流限制
防短路
电压增益
6
输入阻抗
100千欧
接口和操作
E-651.2S
E-614.2BS
压电陶瓷/传感器连接器
LEMO EPG.0B.307.HLN
用于压电输出和传感器的独立排针
模拟输入/控制输入插座
BNC
排针
传感器监控器输出
0至10伏用于标称位移
传感器监控器插座
其他
工作温度范围
5至50摄氏度
过热保护
75摄氏度时停用
尺寸
125毫米 × 90毫米 × 265毫米
100毫米 × 40毫米 × 200毫米
质量
1.36千克
1.45千克
0.3千克
工作电压
14至16伏直流电（发货范围含电源适配器）
14至16伏直流电
