E-709.CHG
数字式压电控制器, 1 通道, -30至130 伏, 电容传感器 ，高功率输出，台式设备

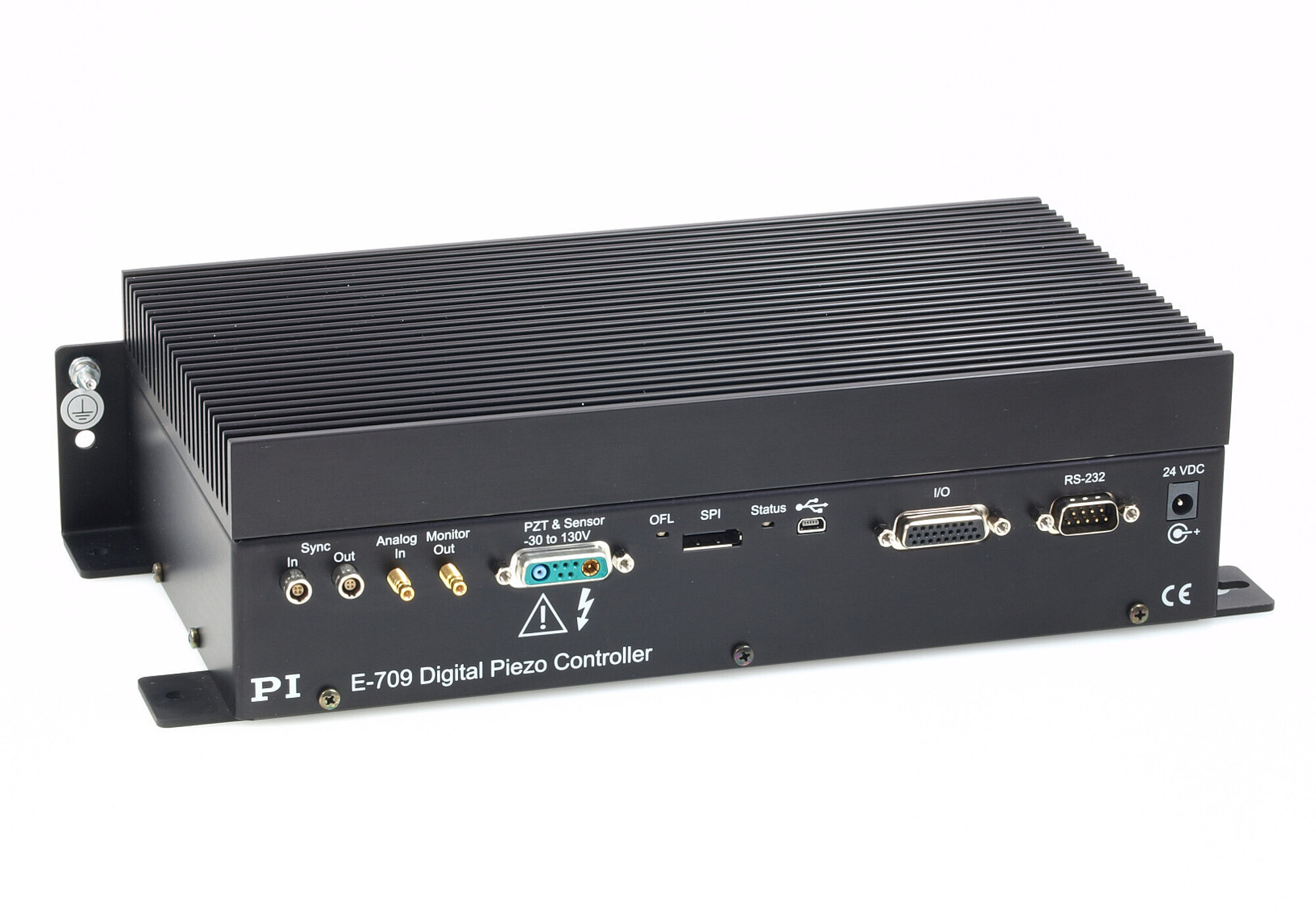

E-709.CHG 数字单通道压电控制器
用于动态操作的高输出功率，电容式传感器
- 输出功率高达50 瓦
- 线性误差达0.02 %
- 快速25 兆比特/秒串联接口
- 全面的输入/输出功能
- 大量软件包

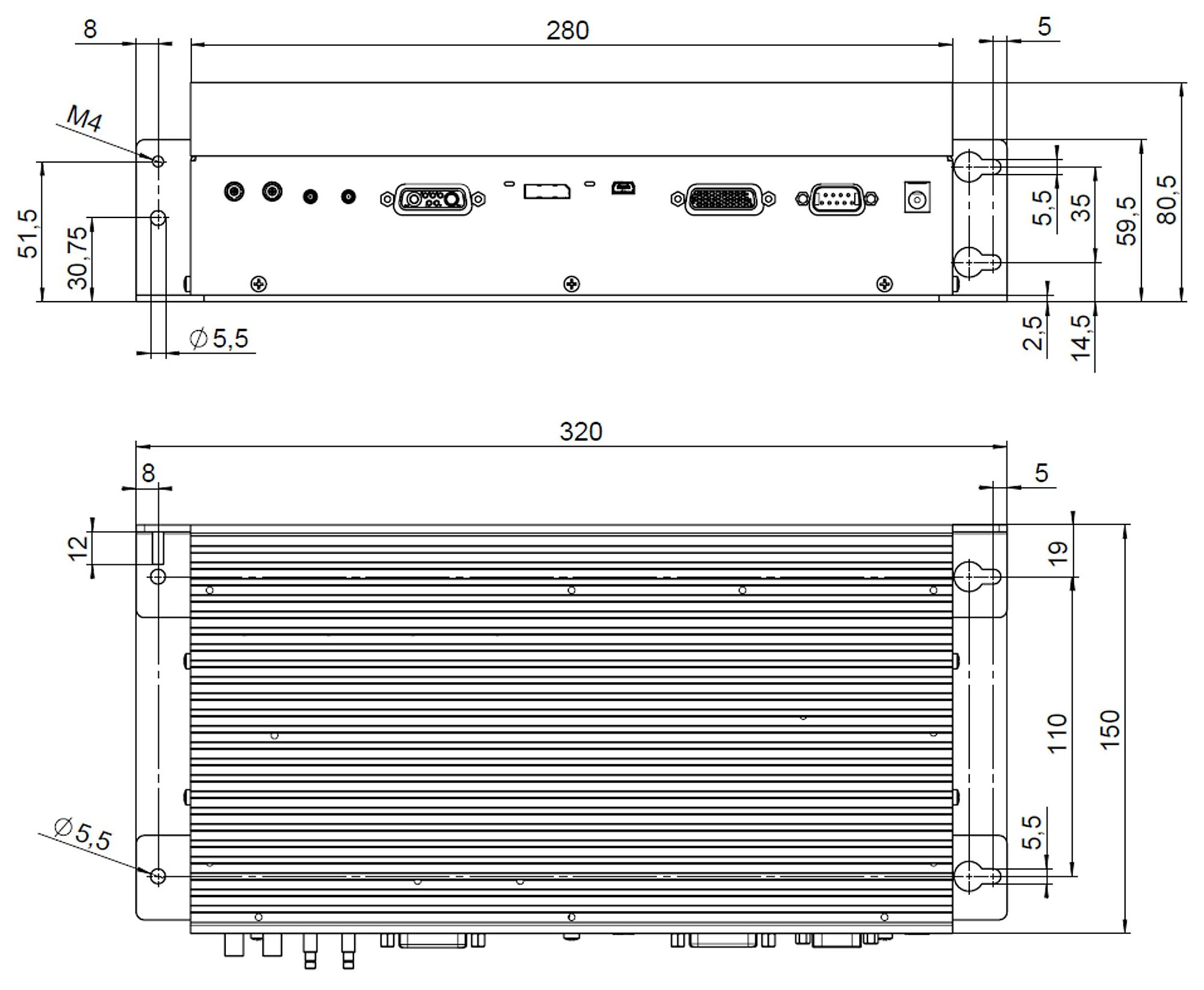

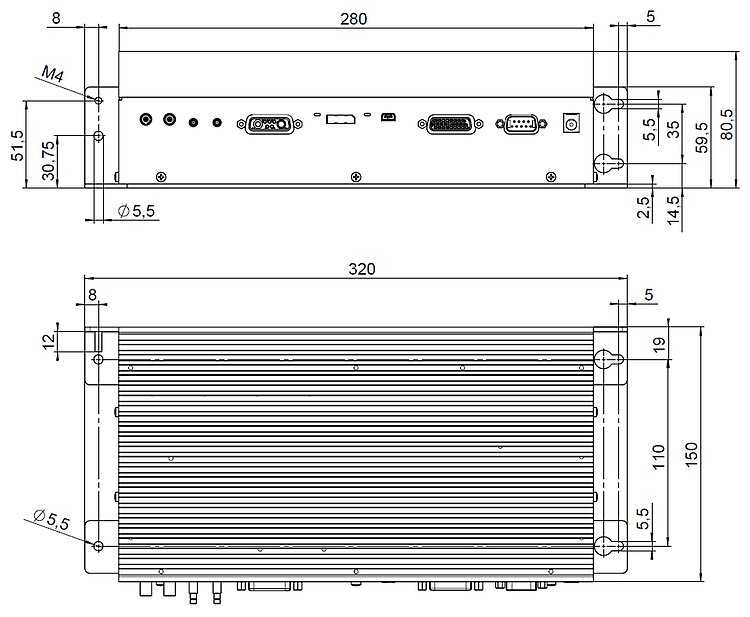

E-709.CHG: 尺寸单位为毫米。请注意，在图中使用逗号而非小数点。

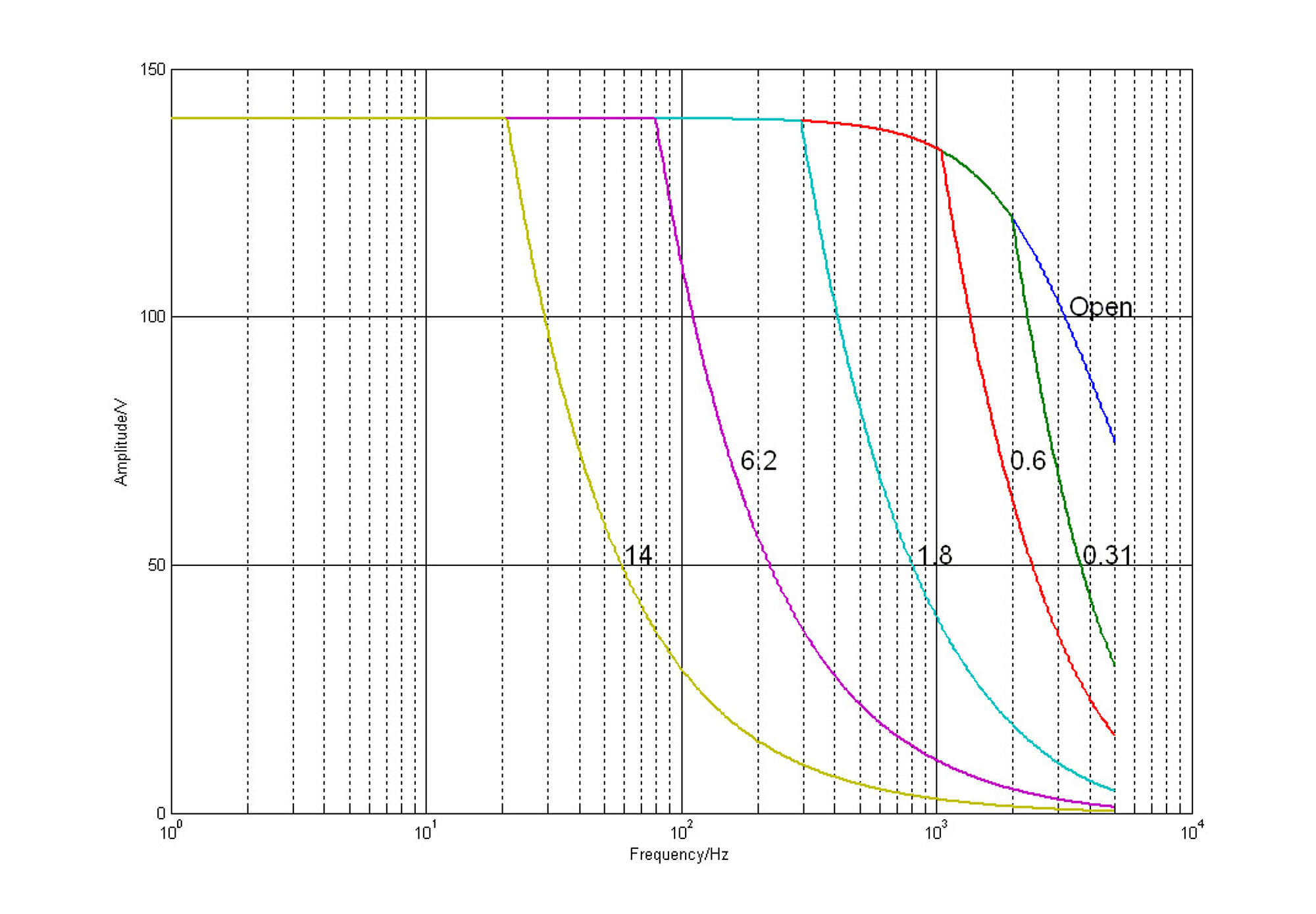

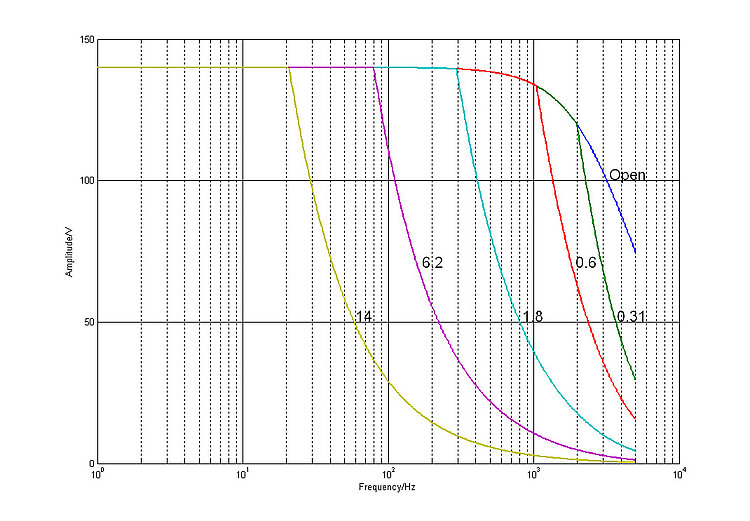

E-709.CHG：各种压电陶瓷负载的操作限制（开环），电容值的单位为微法
E-709.CHG 数字单通道压电控制器
产品描述
规格
下载
报价/订购
快速压电式控制器
单通道。用于带电容式传感器的基于压电陶瓷的纳米定位系统。用于动态应用的高输出电流。数字控制器。电压范围为-30至130伏。
接口
USB，RS-232，具有高达25兆比特/秒速度的快速串联接口。额外的高带宽模拟量控制输入/传感器输出。模拟输出，如用于外部放大器。
用户软件和功能
PIMikroMove, PI General Command Set (GCS). 用于NI LabVIEW的驱动器，用于Windows和Linux的共享库。可与µManager、MATLAB兼容. 波形发生器。线性化。数据记录器。自动调零。触发输入/输出。可用软件配置的参数。
规格
规格
接口和操作 | E-709.CHG |
|---|---|
通信接口 | USB、RS-232、SPI |
压电陶瓷/传感器连接器 | D-sub专用7W2 |
模拟输入插座 | SMB |
传感器监控器插座 | SMB |
输入/输出连接器 | HD D-sub 26针（母头） 1路模拟量输入为0至10伏（可配置） 1路模拟量输出为0至10伏（可配置） 1路监控器压电电压为-0.3至1.3伏 1个数字输入（LVTTL、可编程） 5个数字输出（LVTTL、3个为预定义、2个为可编程） |
指令集 | PI General Command Set (GCS) |
用户软件 | PIMikroMove |
应用程序编程接口 | C, C++, C#, MATLAB, NI LabVIEW, Python；受MATLAB、µManager、Andor iQ支持 |
显示器和指示灯 | 状态指示灯，溢流指示灯 |
下载
数据表
文件
文件
用户使用手册PZ222
E-709数字压电控制器，1通道，-30至130V
版本/日期
1.3.0 2024-01-24
pdf - 9 MB
English
文件
用户使用手册E709T0002
SPI接口描述
版本/日期
2020-09-02
pdf - 707 KB
English
文件
Technical Note A000T0074
Guide to Grounding and Shielding
版本/日期
2018-11-22
pdf - 120 KB
版本/日期
2018-11-22
pdf - 125 KB
软件档案
软件档案
PI Software Suite C-990.CD1
版本/日期
2.9.0.5, 2024-10
zip - 801 MB
软件档案
C-990.CD1 Releasenews
版本/日期
2.9.0.5, 2024-10
pdf - 322 KB
English
常规软件文档
常规软件文档
User Manual A000T0075
Implementing a C-887 PI Controller in TwinCAT 3.1
版本/日期
2024-06-05
pdf - 1 MB
常规软件文档
User Manual A000T0028
Updating PI Software with PIUpdateFinder
版本/日期
2024-06-04
pdf - 416 KB
版本/日期
2024-06-04
pdf - 422 KB
常规软件文档
软件使用手册SM146
GCS阵列数据格式
版本/日期
1.2.1
pdf - 153 KB
English
常规软件文档
软件使用手册SM148
PIMikroMove
版本/日期
2024-10-23
pdf - 6 MB
English
常规软件文档
软件使用手册SM151
PI GCS DLL
版本/日期
2024-06-07
pdf - 3 MB
English
常规软件文档
软件使用手册SM155
PI MATLAB驱动器GCS 2.0
版本/日期
1.2.0 2019-03-22
pdf - 1 MB
版本/日期
1.2.0 2019-03-22
pdf - 1 MB
常规软件文档
Software Manual SM158
PI GCS2 Driver Library for NI LabVIEW
版本/日期
7.0.1 2021-03-03
pdf - 3 MB
English
常规软件文档
Technical Note A000T0089
PI Software on ARM-Based Platforms
版本/日期
2023-05-08
pdf - 276 KB
