V-741 High-Precision XY Stage
高运动精度和稳定性,行程为305 × 305毫米,线性电机
- 行程为305毫米×305毫米(12")
- 单向重复精度达0.1微米
- 无铁芯三相线性电机
- 速度达200毫米/秒
- 增量线性编码器分辨率为1纳米
- 交叉滚柱导轨

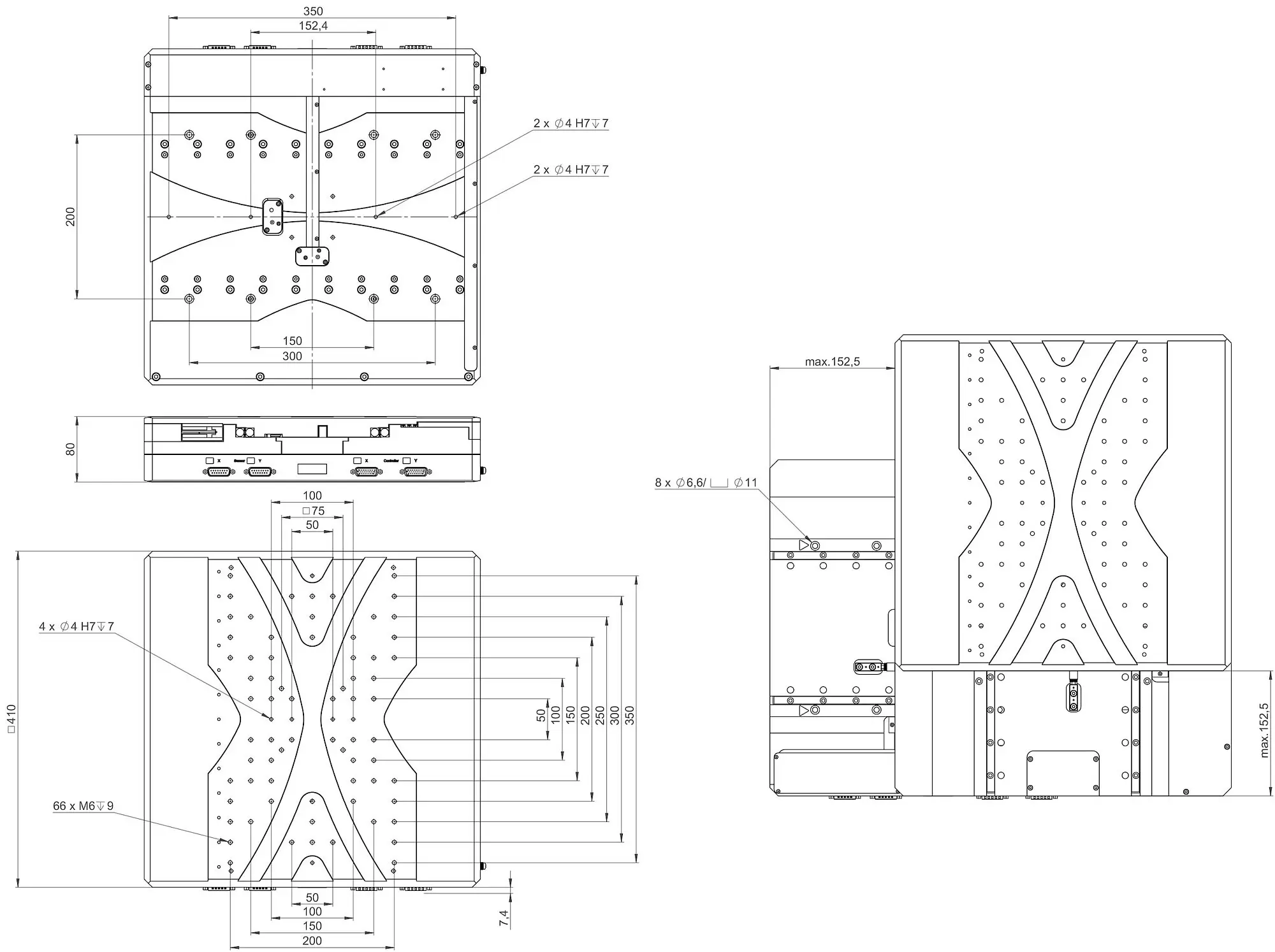

V-741 High-Precision XY Stage
产品描述
规格
下载
报价/订购
线性电机
线性电机为电磁直接驱动器。此类电机省去了动力传动系统中的机械部件,并将驱动力无摩擦地直接传递到运动平台。驱动器可实现高速度和高加速度。 无铁芯电机非常适合对精度有超高要求的定位任务,因为其不会与永久性磁铁发生不良作用。这样即使在超低的速度下也能保持平稳的运行,同时,在高速状态下也不会产生振动。避免了控制的非线性行为并且每个位置都很容易控制。驱动力可任意设定。
交叉滚柱导轨
对于交叉滚柱导轨,滚珠导轨中的滚珠的接触点被淬火滚柱的线接触取代。因此,它们的刚度明显提高,需要的预载更小,这减少了摩擦并实现了更平滑的运行。交叉滚柱导轨还具有高导向精度和高负载能力的特征。力导向滚动体保持架防止保持架蠕变。
应用领域
医药行业。激光切割。扫描。生物技术。计量。AOI(自动光学检验)。激光打标。
规格
规格
运动和定位 | V-741.136111 | 单位 | 公差 |
---|---|---|---|
主动轴 | X、Y | ||
行程 | 305 × 305 | 毫米 | |
集成传感器 | 增量线性编码器 | ||
设计分辨率 | 0.001 | 微米 | |
传感器信号 | 正弦/余弦,1伏峰峰值,20微米信号周期 | ||
最小位移 | 0.02 | 微米 | 典型 |
单向重复精度 | 0.1 | 微米 | 典型值 |
双向重复精度 | ±0.25 | 微米 | 典型值 |
角度误差xry(螺距) | ±70 | 微弧度 | 典型值 |
角度误差xrz(偏转角) | ±50 | 微弧度 | 典型值 |
角度误差yrx(螺距) | ±60 | 微弧度 | 典型值 |
角度误差yrz(偏转角) | ±50 | 微弧度 | 典型值 |
正交性 | ±96.963 | 微弧度 | 典型值 |
直线度/平面度 | ±3 | 微米 | 典型 |
速度 | 200 | 毫米/秒 | 最大 |
X向上的加速度,无负载 | 3 | 米/平方秒 | 最大 |
Y向上的加速度,无负载 | 9 | 米/平方秒 | 最大 |
参考和限位开关 | 叉式光电传感器,常闭触点,5伏,NPN |
连接电缆不包含在发货范围内,必须单独下单采购。
