H-811.I2
小型六足位移台；无刷直流电机；有效载荷为5kg；最大速度为20mm/s；电缆长度为0.5m。 连接电缆不包含在发货范围内，需单独订购。

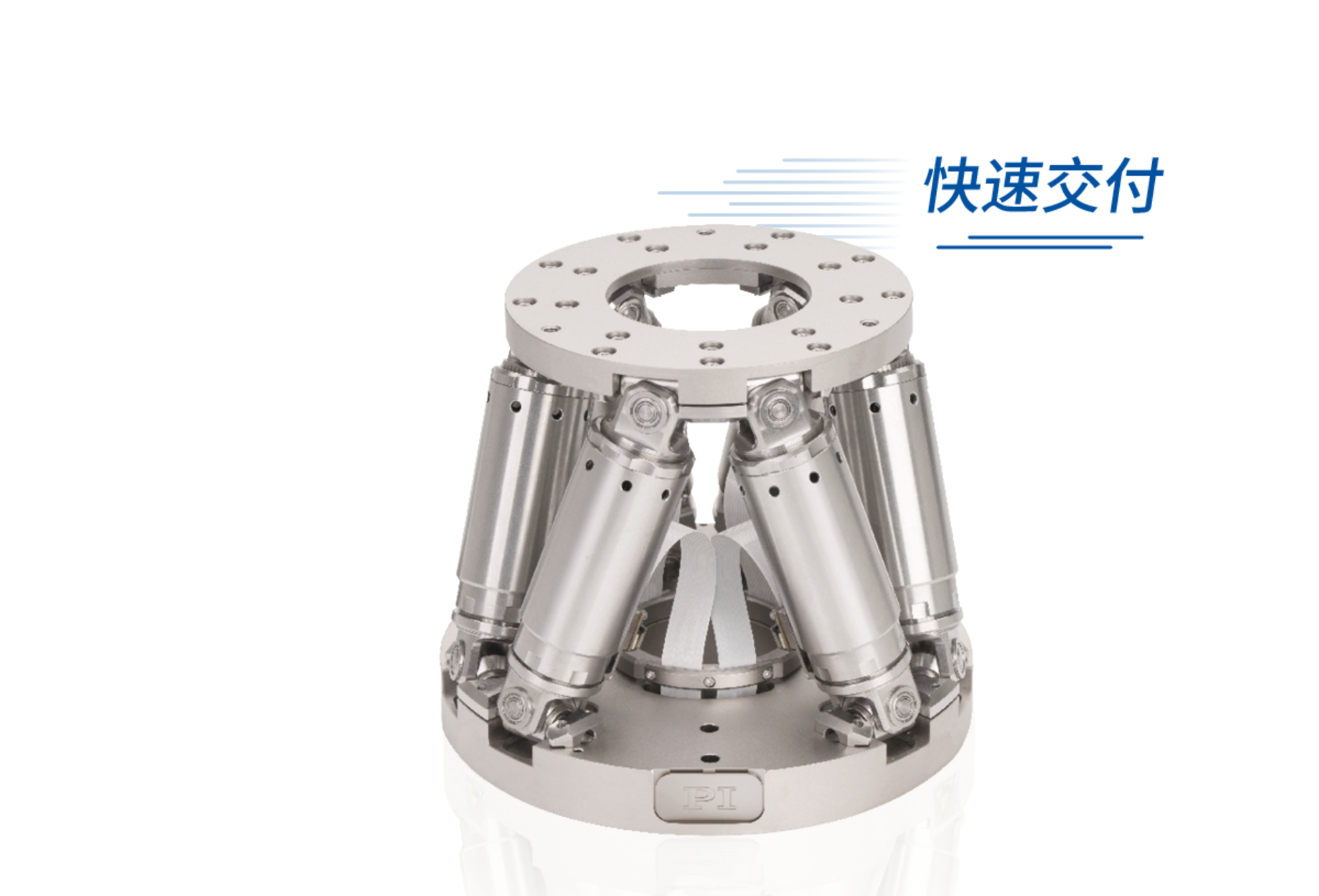

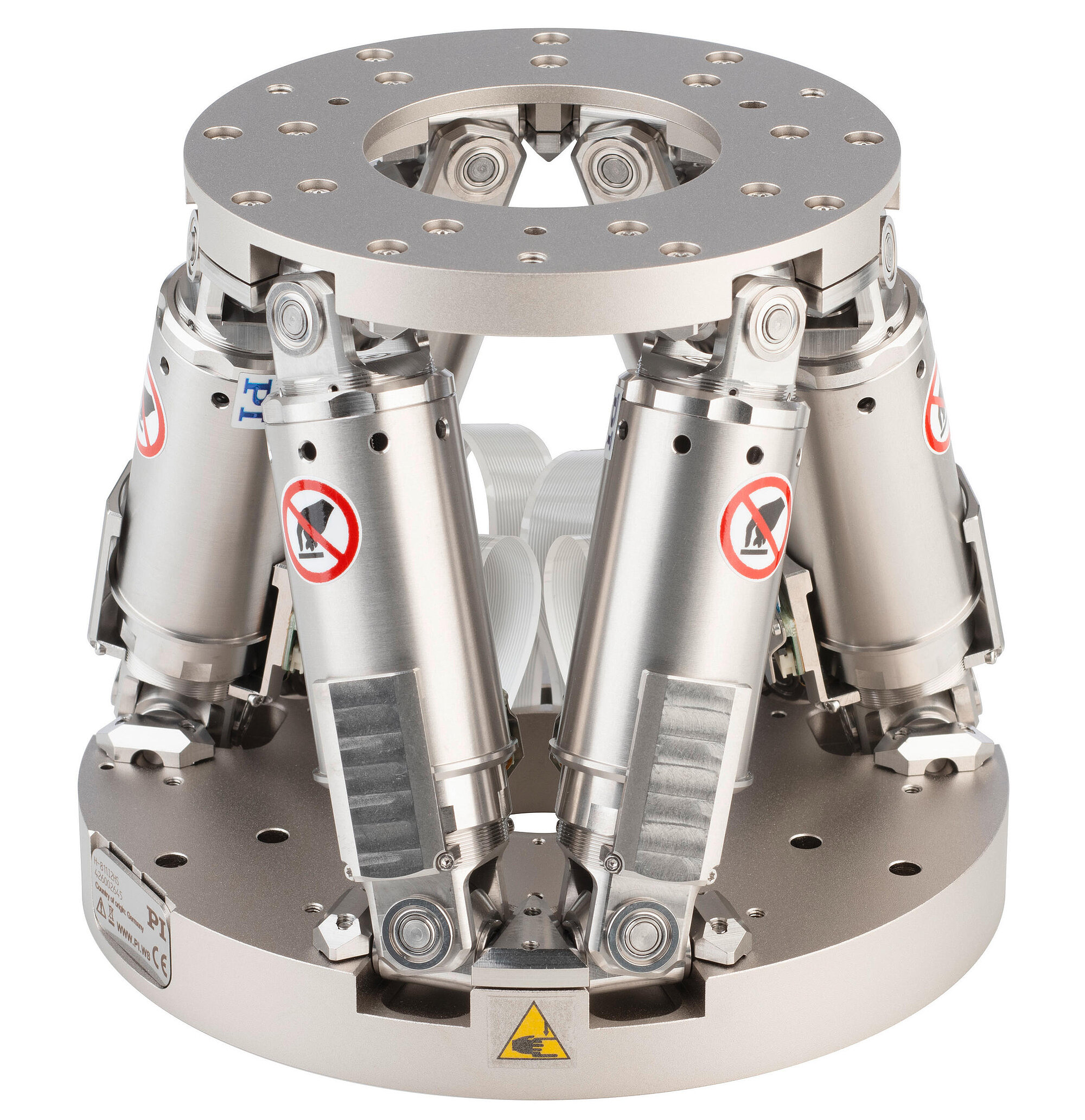

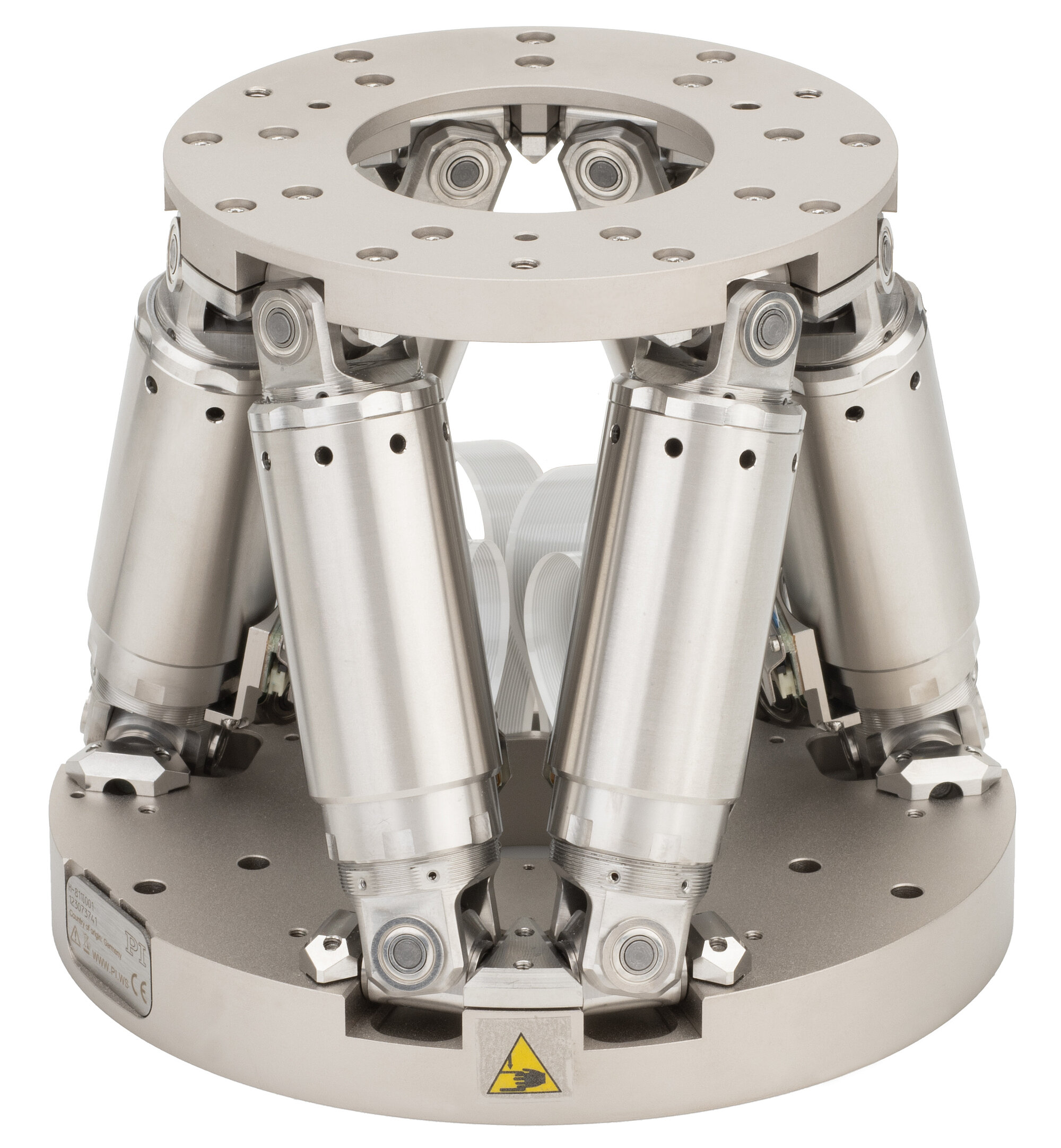

H-811.I2 小型六足位移台
快速、紧凑、高精度
- 行程：±17mm / ±21°
- 有效载荷：5kg
- 重复精度：±0.06µm
- 速度：20mm/s
- 可提供真空型号

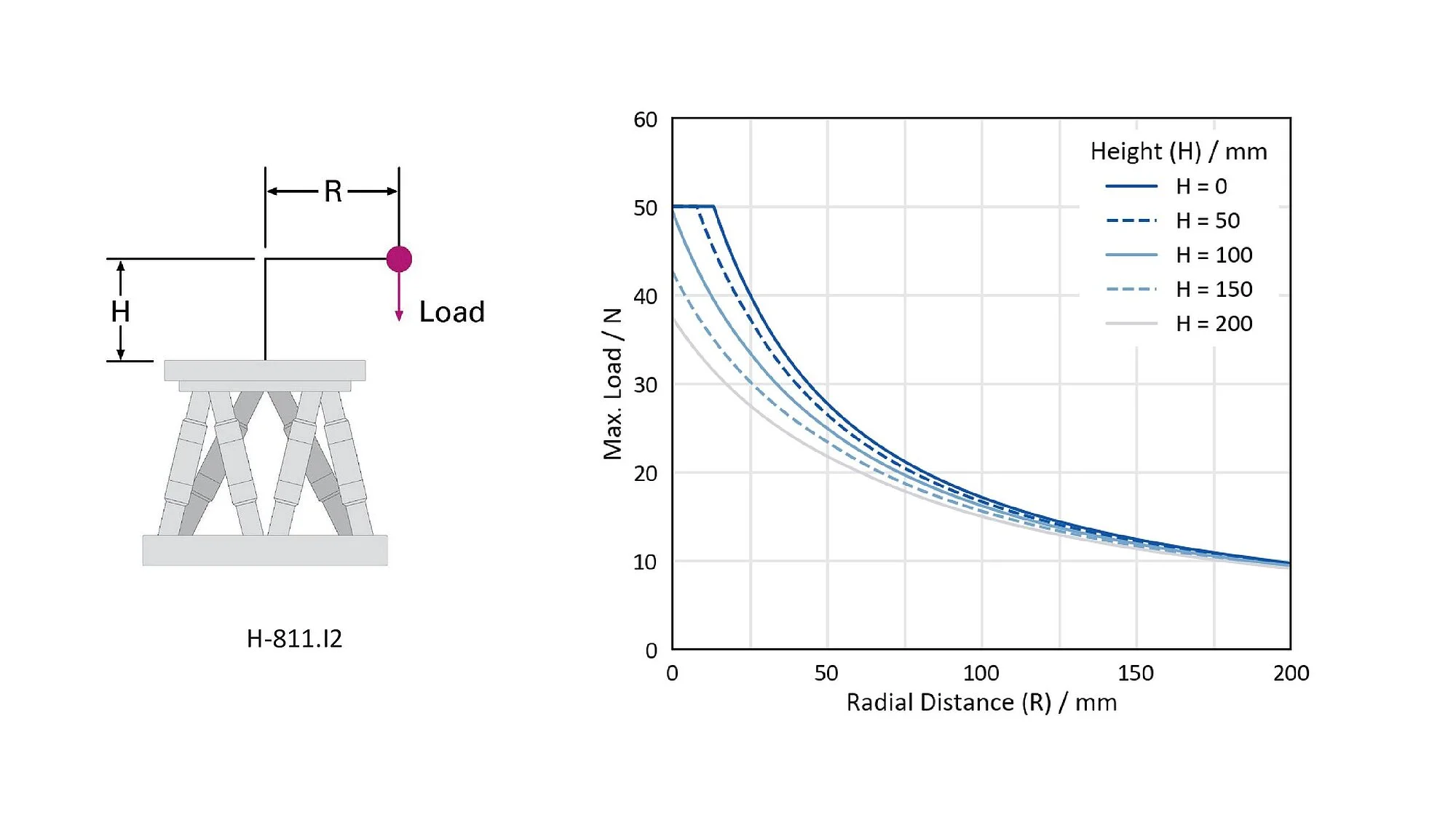

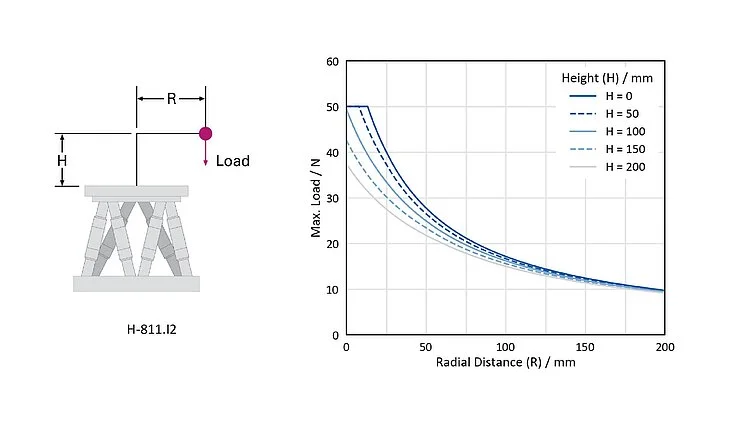

水平安装时H-811.I2上的最大负载

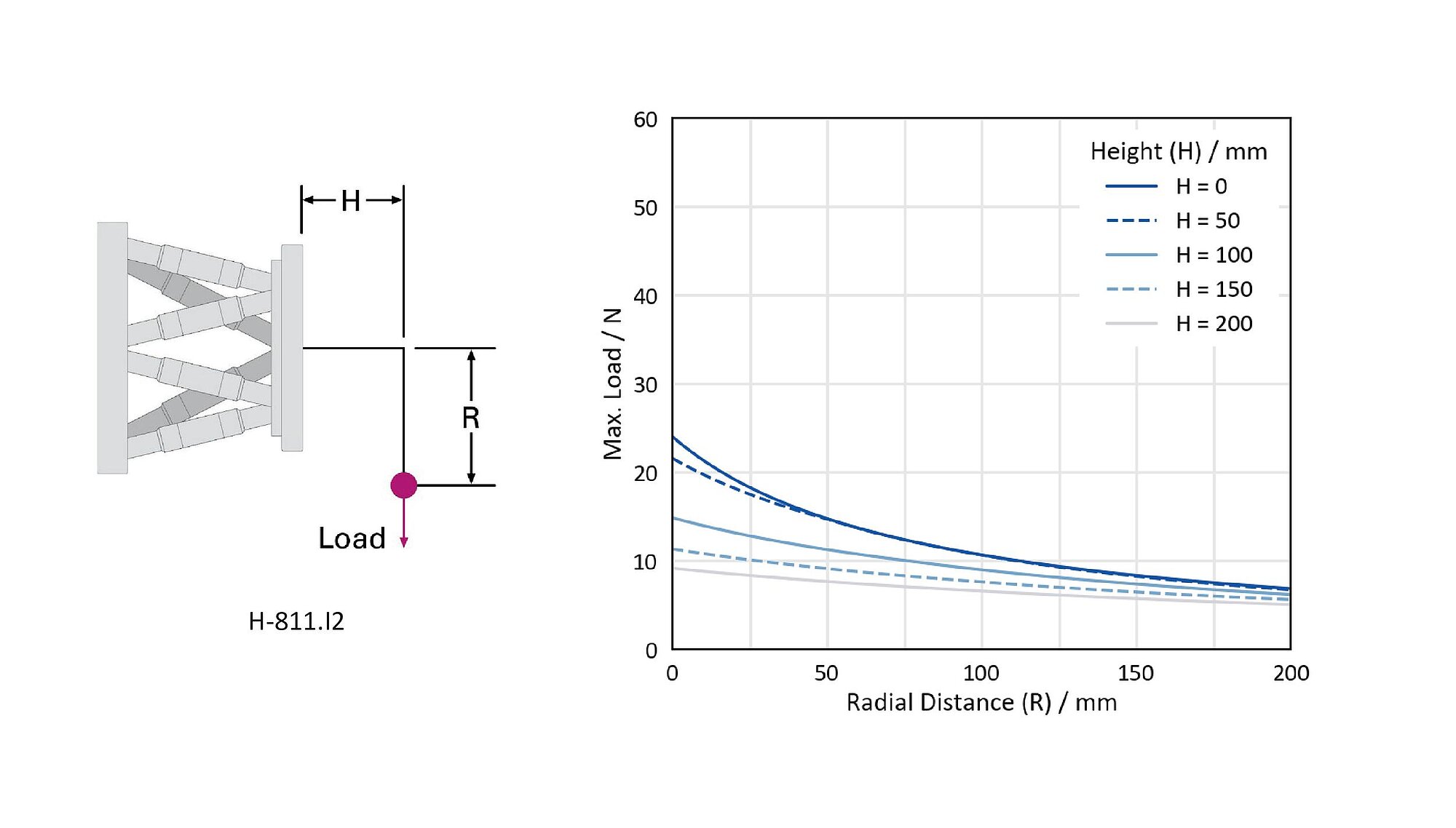

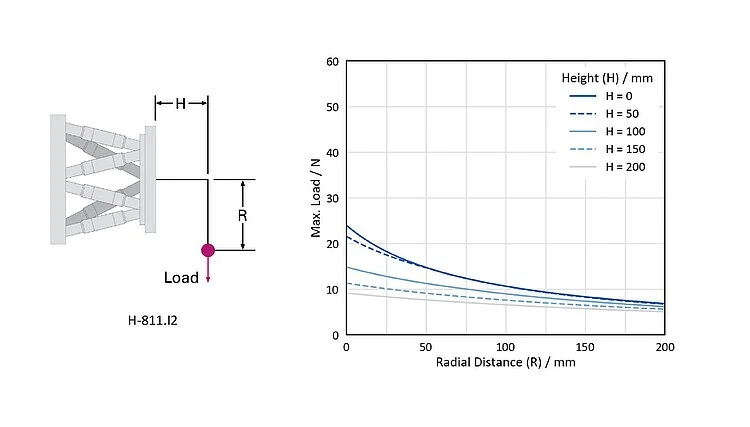

垂直安装时H-811.I2上的最大负载

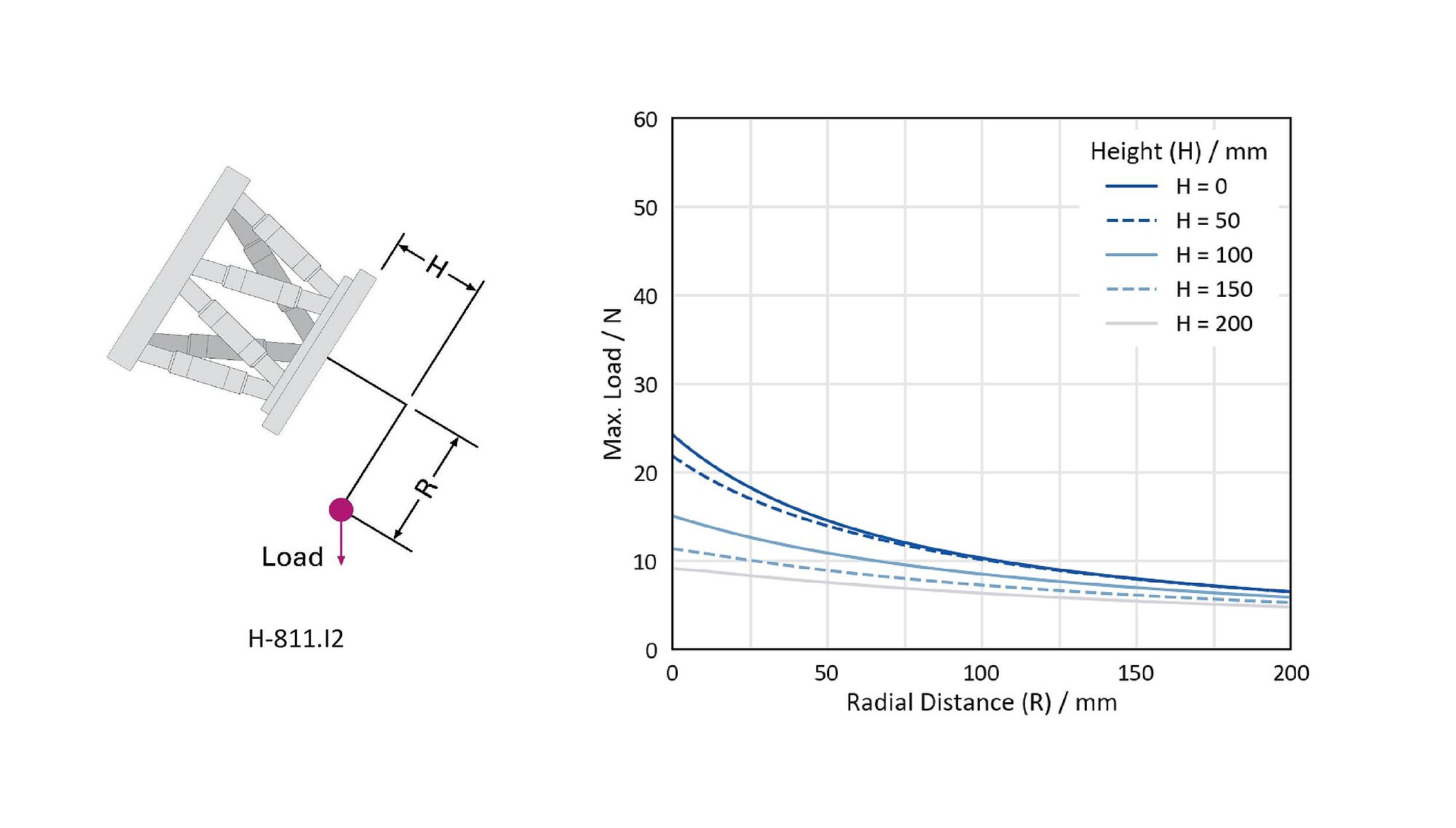

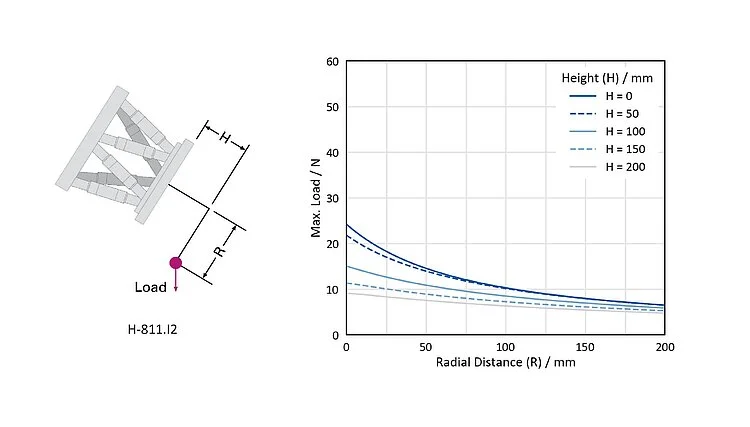

以最不利角度安装时H-811.I2上的最大负载

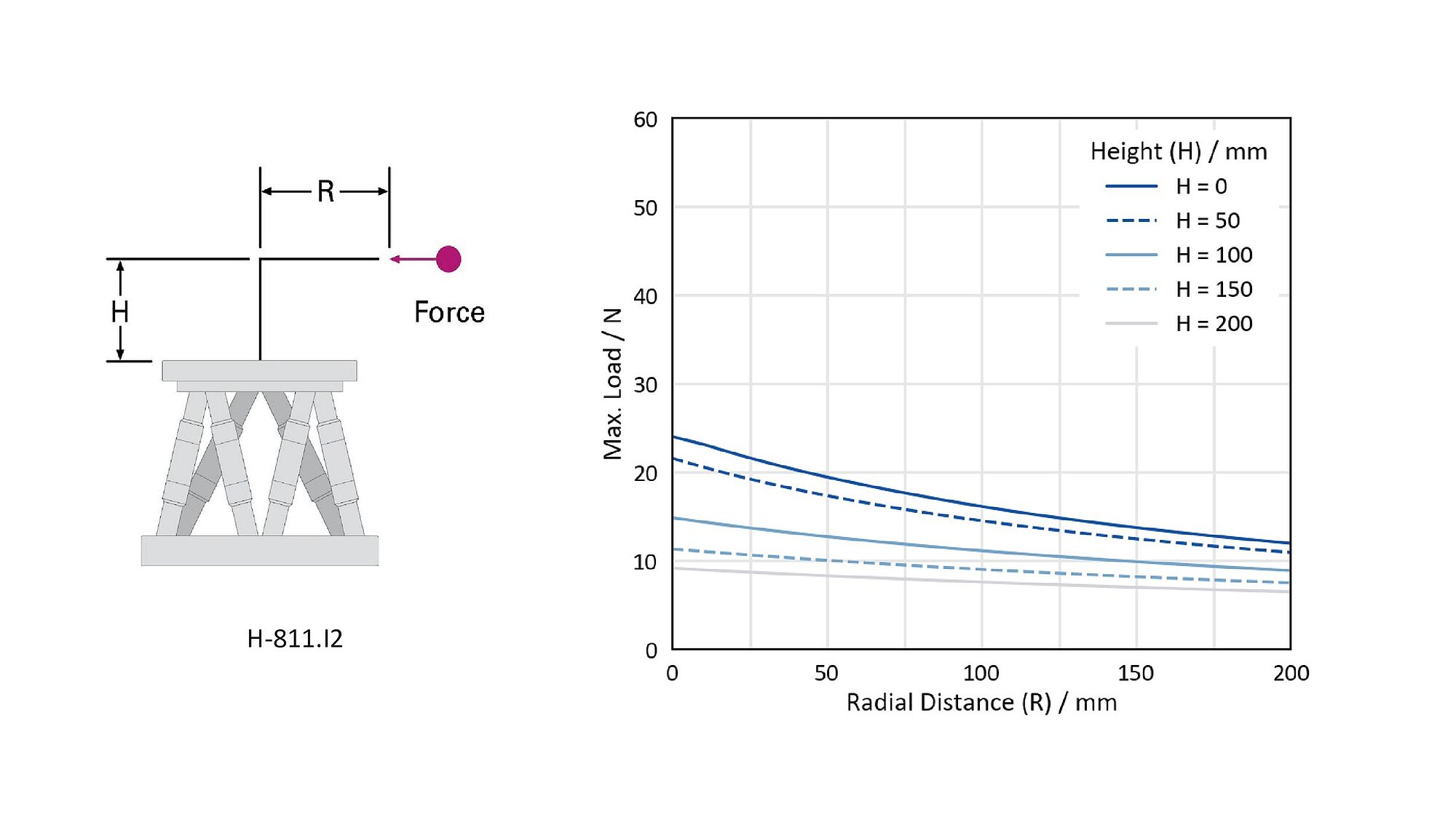

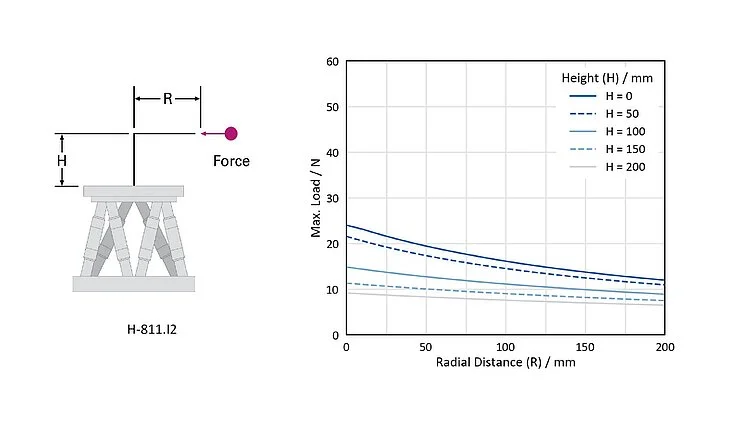

水平安装时作用于H-811.I2的最大允许力

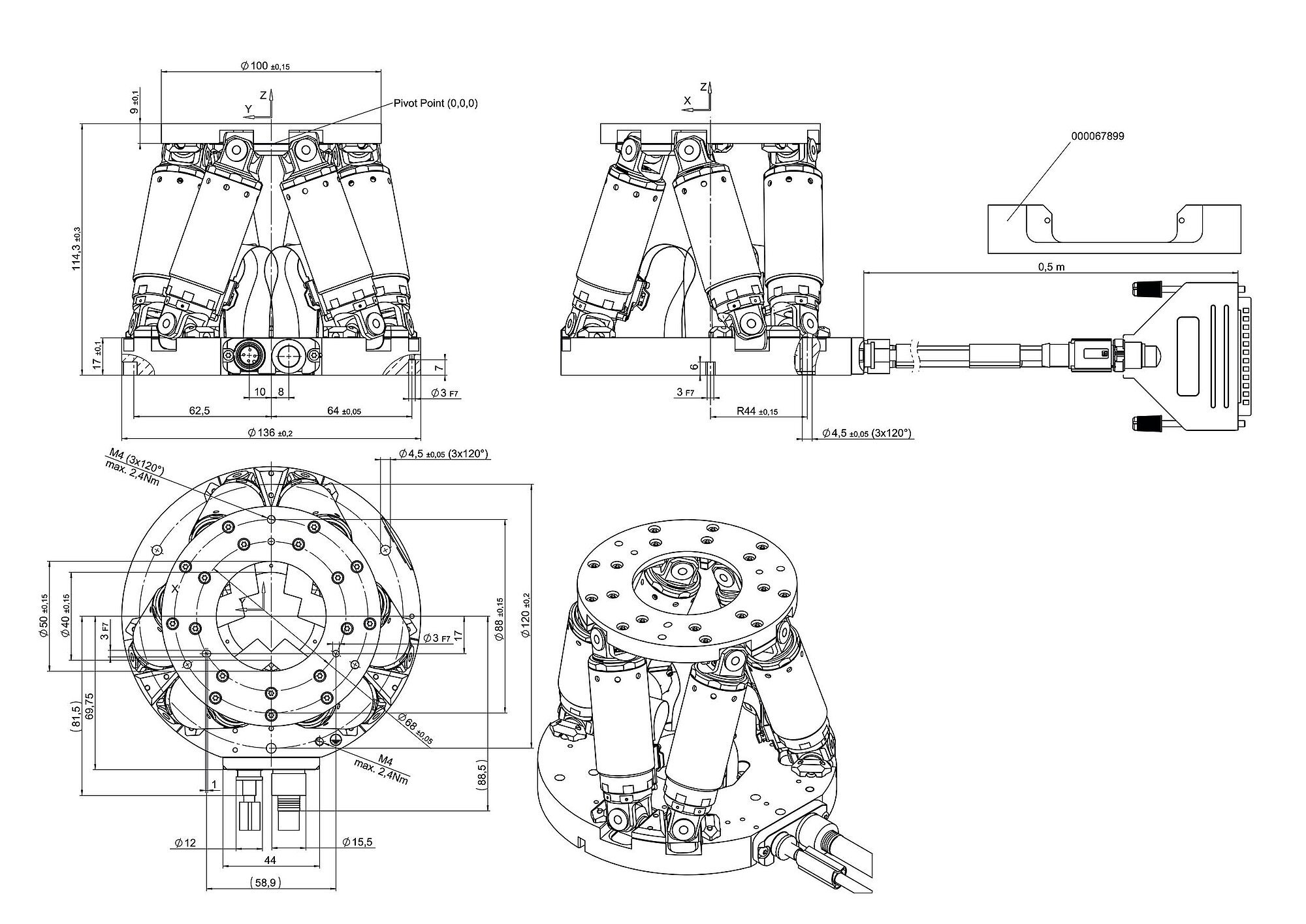

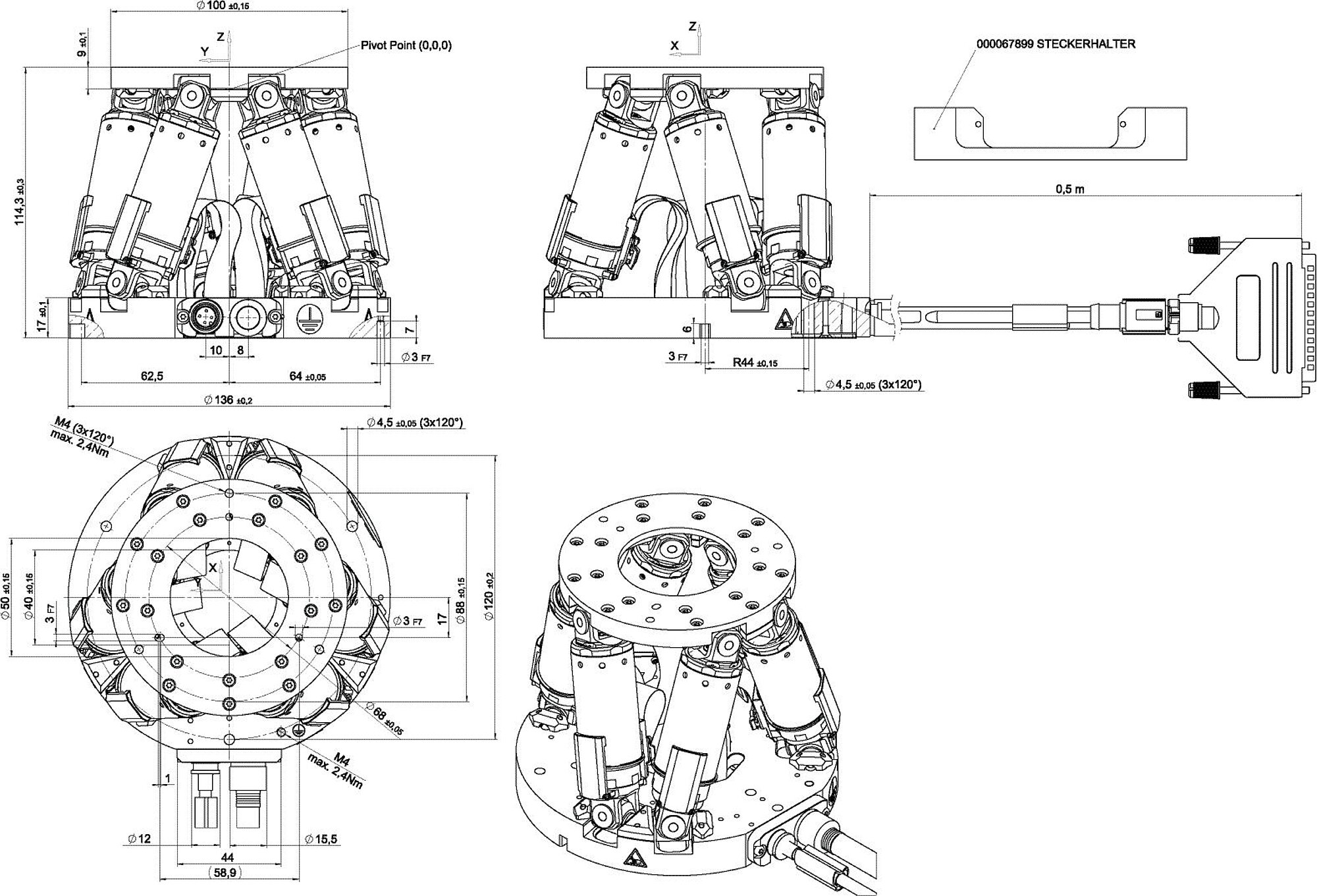

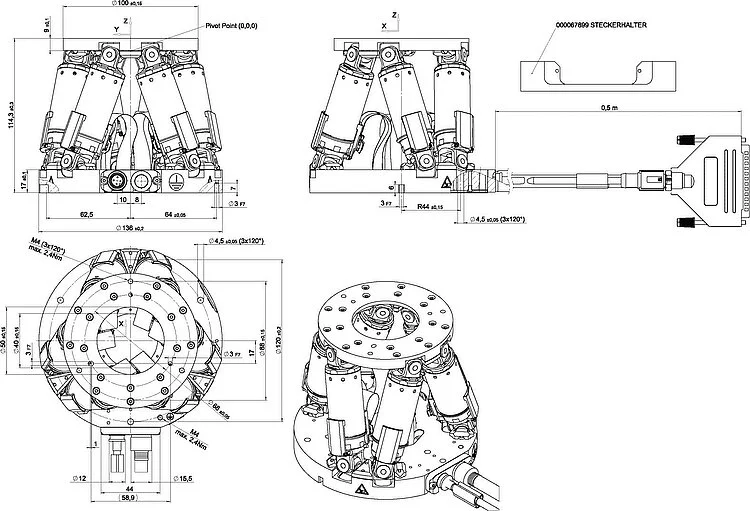

H-811.I2, 尺寸单位为毫米，位于标称行程零位。 请注意，在图中使用逗号代表小数点。

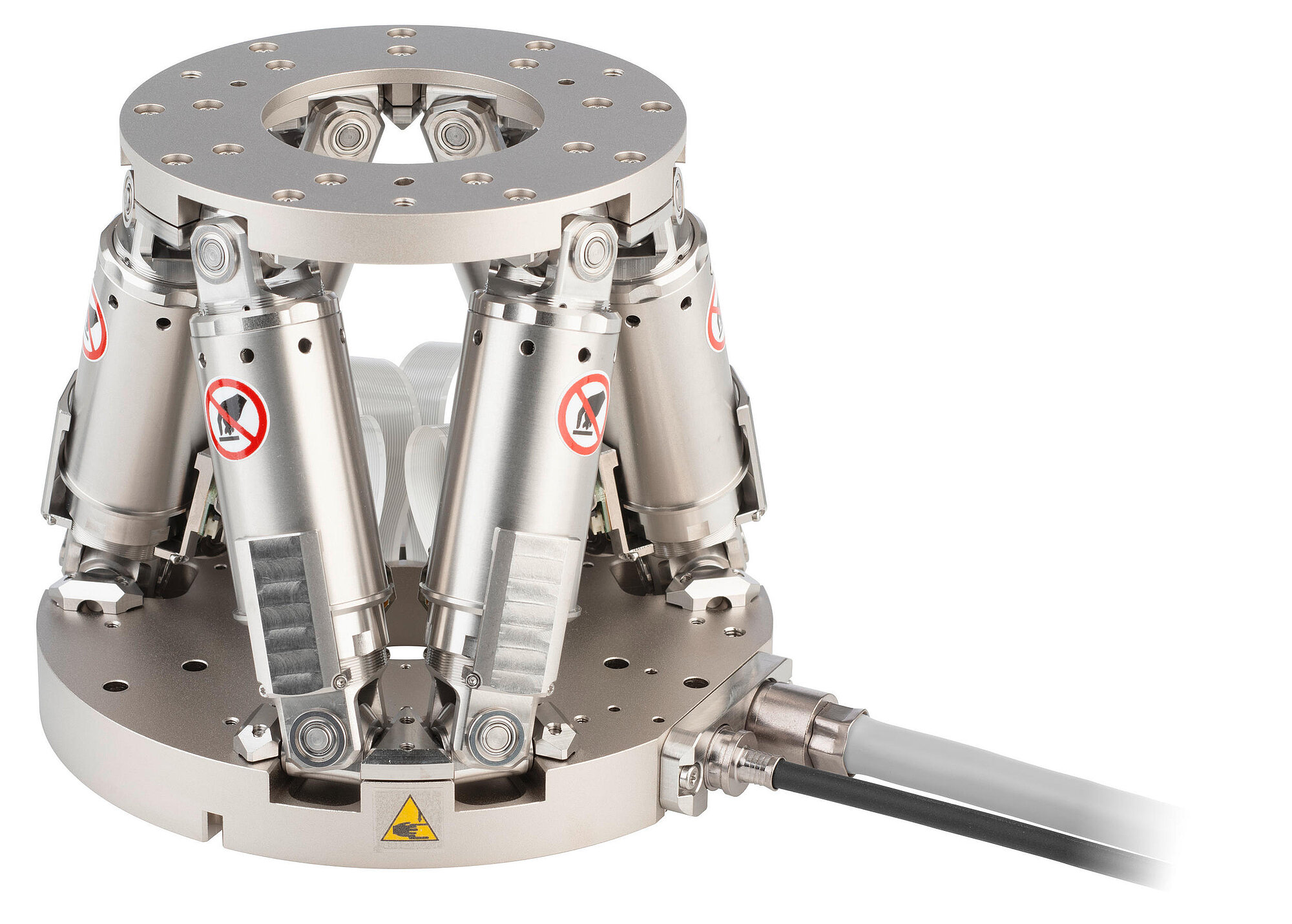

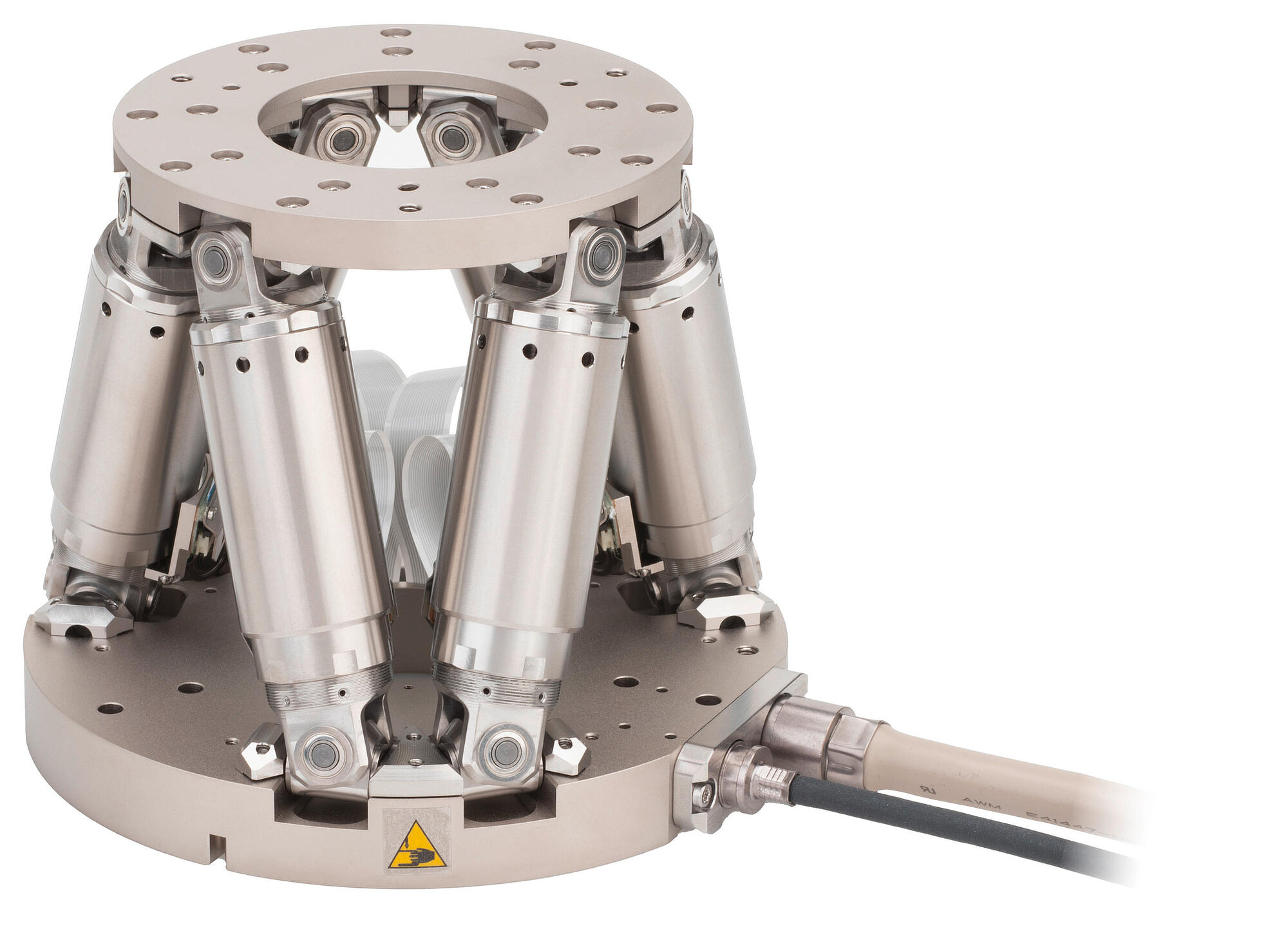

带电缆出口的H-811视图
H-811.I2 小型六足位移台
产品描述
规格
下载
报价/订购
应用领域
H-811占地面积小，其可靠性在长期高频次应用中获得验证，常被用于光子学与精密装配领域。 在此类应用中，它可有效提升复杂制造工艺和测量流程的效率。
高动态性能与卓越可靠性的结合
该六足位移台采用并联运动结构，可在超紧凑设计下实现六自由度运动。 得益于无刷直流电机和高刚性机械设计，即使在存在外部干扰时（如胶合工艺），H-811仍能满足主动对准应用所需的动态性能。 丰富的软件工具通过简化系统调试流程，并提供外部模拟控制信号自动对准子程序，为用户提供支持。
运动仿真保护总体系统
PIVirtualMove软件（可免费下载）模拟H-811的行程、对准及允许的力和扭矩，便于优化系统配置。 在此过程中，将同时考虑选定的旋转中心与负载重心。
六足位移台控制器发货时提供免费软件包，内含工件和刀具坐标系及仿真工具， 这些工具有助于保护光学或光子器件等关键组件。
规格
选择行程范围：
| 运动 | H-811.I2 | 公差 |
|---|---|---|
| 主动轴 | X ǀ Y ǀ Z ǀ θX ǀ θY ǀ θZ | |
| X向上的行程 | ± 17 mm | |
| Y向上的行程 | ± 16 mm | |
| Z向上的行程 | ± 6.5 mm | |
| θX向上的旋转范围 | ± 10 ° | |
| θY向上的旋转范围 | ± 10 ° | |
| θZ向上的旋转范围 | ± 21 ° | |
| X向上的最大速度 | 20 mm/s | |
| X向上的典型速度 | 10 mm/s | |
| Y向上的最大速度 | 20 mm/s | |
| Y向上的典型速度 | 10 mm/s | |
| Z向上的最大速度 | 20 mm/s | |
| Z向上的典型速度 | 10 mm/s | |
| θX向上的最大角速度 | 500 mrad/s | |
| θX向上的典型角速度 | 250 mrad/s | |
| θY向上的最大角速度 | 500 mrad/s | |
| θY向上的典型角速度 | 250 mrad/s | |
| θZ向上的最大角速度 | 500 mrad/s | |
| θZ向上的典型角速度 | 250 mrad/s | |
| 定位 | H-811.I2 | 公差 |
| X向上的最小位移 | 0.2 µm | typ. |
| Y向上的最小位移 | 0.2 µm | typ. |
| Z向上的最小位移 | 0.08 µm | typ. |
| θX向上的最小位移 | 2.5 µrad | typ. |
| θY向上的最小位移 | 2.5 µrad | typ. |
| θZ向上的最小位移 | 5 µrad | typ. |
| X向上的单向重复精度 | ± 0.15 µm | typ. |
| Y向上的单向重复精度 | ± 0.15 µm | typ. |
| Z向上的单向重复精度 | ± 0.06 µm | typ. |
| θX向上的单向重复精度 | ± 2 µrad | typ. |
| θY向上的单向重复精度 | ± 2 µrad | typ. |
| θZ向上的单向重复精度 | ± 3 µrad | typ. |
| X向上的空回 | 0.2 µm | typ. |
| Y向上的空回 | 0.2 µm | typ. |
| Z向上的空回 | 0.06 µm | typ. |
| θX向上的空回 | 2 µrad | typ. |
| θY向上的空回 | 2 µrad | typ. |
| θZ向上的空回 | 4 µrad | typ. |
| 驱动性能 | H-811.I2 | 公差 |
| 驱动类型 | 无刷直流电机 | |
| 机械性能 | H-811.I2 | 公差 |
| X向上的刚性 | 0.7 N/µm | |
| Y向上的刚性 | 0.7 N/µm | |
| Z向上的刚性 | 8 N/µm | |
| 最大负载能力，底板沿水平方向 | 5 kg | |
| 最大负载能力，底板沿任意方向 | 2.5 kg | |
| 最大保持力，底板沿水平方向 | 15 N | |
| 最大保持力，底板沿任意方向 | 2.5 N | |
| 总质量 | 2.2 kg | |
| 材料 | 不锈钢，铝 | |
| 其他 | H-811.I2 | 公差 |
| 工作温度范围 | 0至50 °C | |
| 数据传输连接器 | HD D-sub 78针（公头） | |
| 电源电压连接器 | M12 4极（公头） | |
| 电缆长度 | 0.5 m | |
| 电源电缆外径 | 4.95 mm | |
| 固定装置的最小弯曲半径，电源 | 25 mm | |
| 数据传输电缆外径 | 9.5 mm | |
| 固定装置的最小弯曲半径，数据传输 | 95 mm | |
| 推荐控制器/驱动器 | C-887.5x |
H-811.I2标配电缆长度为0.5m。
H-811.I2标配电缆不是拖链兼容型电缆。
连接电缆不包含在发货范围内，需单独订购。
可咨询定制版本。
测量定位的规格时，使用典型速度。数据以测量报告的形式包含在产品交付中，并存储在PI中。
各个坐标（X、Y、Z、θX、θY、θZ）的最大行程范围是相互依存的。当所有其他轴都处于标称行程范围的零位置并且使用默认坐标系时，或者更确切地说，当旋转中心点设置为0,0,0时，每个轴的数据显示其最大行程范围。
PI技术数据是在22±3°C环境温度下定义的。除非有特别说明，所有数值均基于无负载的情况。某些性能参数是相互关联的。“typ.”标识 是指属性的统计平均值，并非承诺每个交付产品均达到该数值。在产品交付前的最后检验中，我们只检测选定的属性，而不是全部属性。请注意，产品的某些特性可能会随着使用时间的增长而逐渐下降。
下载
产品注解
产品注解
Product Change Notification Hexapod Cables
版本/日期
2021-01-15
pdf - 186 KB
English
产品注解
Product Change Notification Motor Driven Products
版本/日期
2021-04-19
pdf - 917 KB
English
产品注解
Product Change Notification H-811 Series
版本/日期
2020-10-15
pdf - 81 KB
English
产品注解
Product Change Notification H-811 Vent Holes
版本/日期
2019-03-04
pdf - 206 KB
English
产品注解
Product Change Notification H-811.D2, H-811.D11, H-811.D12
版本/日期
2019-03-21
pdf - 192 KB
English
文件
3D模型
3D模型
H-811.I2 3D模型
版本/日期
2024-05-22
zip - 8 MB
软件档案
软件档案
PIVirtualMove
版本/日期
1.6.0.0, 2025-04
zip - 150 MB
如何获取报价
点击“报价/订购”
将产品类型添加到报价列表
填写报价单
向PI发送报价需求
我们会尽快与您联系
询问工程师
通过电子邮件或电话从当地PI销售工程师处快速获取解答。
兼容电子元件
相关产品
Services
应用
硅光子测试、组装和封装
就光子器件的测试、组装和封装的生产率和生产成本而言，对准是较重要的成本因素之一。 为了实现较高性能，需要将精度、速度和智能自动化进行适当组合。
样本调整
在英国的钻石光源处，光束线I07是一条高分辨率X-射线衍射光束线，用于研究不同环境条件下的表面和界面的结构。
高真空定位
Investigation of the structural properties of thin films under high-vacuum conditions.
纳米断层扫描
在德国汉堡的DESY研究中心的X-射线光源PETRA III上，运行着成像光束线P05。
提高尺寸测量的灵活性
六足位移台的采用最大限度减少了运动机器人占用的空间，为线上自动化系统的样本检测工作赋予了卓越的灵活性。

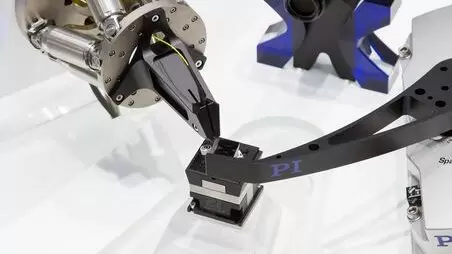

六足位移台在微生产领域中的应用
